La tension Upn en dérivation
Bonjour tous le monde j'ai besoin d'aide dans un exercice . J'ai beacoup essayé mais j'ai rien trouvé le voilà

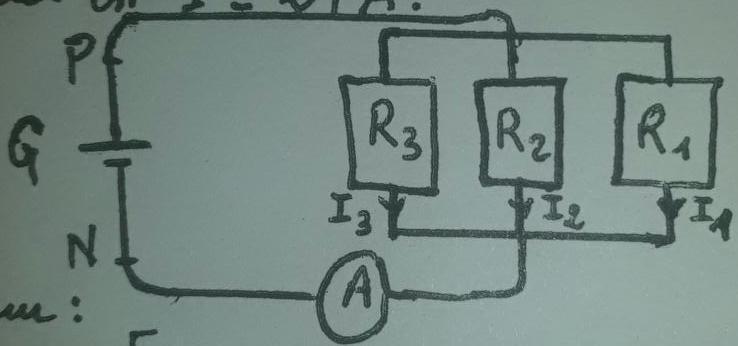

Soit le circuit électrique ci dessous où trois conducteurs ohmiques sont montées en derivation et sont alimenté par un generateur G. Le courant principale est I=24A
Pour une durée
t=7min,il y a apparition des quantités de chaleurs
R1 : Q1=1.512.10^5J
R2 : Q2=7.56.10^4
R3 : Q3=3.78.10^5
1/Determiner la d.d.p Upn
2/Determiner les intensités I1;I2;I3
3/Determiner les resistances R1;R2;R3
J'ai commencé par Upn=Ur1=Ur2=Ur3
Upn=R1.I1=R2.I2=R3.I3
Mais je ne possède de rien de ça
Bonjour,
La quantité de chaleur Q qui est dégagée par une résistance de valeur R, soumise à une tension U pendant une durée t est telle que :
Q = U*I*t
Appliquer cette relation à chacune des résistances.
Appliquer la loi des nœuds.
et cela permet d'accéder à U
Une fois U connu, le reste s'enchaine facilement
Bonjour.
Evaluez la puissance totale dissipée sous forme de chaleur dans l'ensemble des 3 conducteurs ohmiques.
Exprimez cette puissance en fonction de la tension UPN et de l'intensité I.
Calculez numériquement UPN.
Une fois ce calcul effectué, tout devrait s'éclairer !
A plus.
