Intensité et tension
bonjours j'ai un petit problème en physique j'ai pas pu faire l'exo pouvez vous m'aider ? voici l'énoncée
On considère le circuit suivant contenant une pile (de force électromotrice E et de résistance interne r), une lampe et une résistance R.
Données :
UPN = 4,5 V
UBC = 1,5 V
1)Comment doit-on placer un ampèremètre dans le circuit afin de déterminer l'intensité
du courant I qui traverse la lampe ? (faire un schéma).
2)Cette intensité est-elle la même en A, en B et en C ?
3)Comment doit-on placer un voltmètre dans le circuit afin de déterminer la tension UAB
(faire un schéma) ?
4)Représenter les tensions UPN et UBC par des flèches
5)En prenant pour origine des potentiels VN (VN = 0) , calculer les potentiels VA VB et VC
Que peut-on dire du potentiel électrique lorsque l'on passe de la borne positive à la borne négative du générateur ?
reponses
1) on le place avant ou apres la lampe ?
2) elle n'ast pas la meme parceque elle est en serie
je sais pas vraiment comment je pourais expliquer
3)on dois le placer au borne de AB , c'est bien ca ?
merci d'avance
Bonsoir,

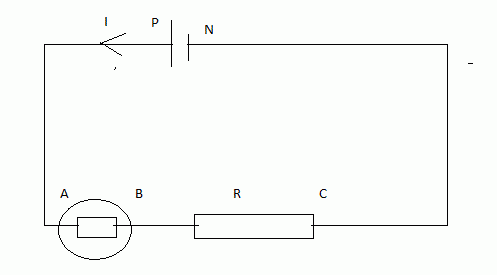

Il doit y avoir un schéma. Sans le schéma, c'est peu compréhensible. Si P et N sont sans doute les bornes de la pile, que sont les points B et C ?
1) L'ampèremètre en série dans le circuit n'importe où (l'intensité est la même partout)
2) oui
3) voltmètre en parallèle sur AB
OK ?
Le reste, tu peux faire ?

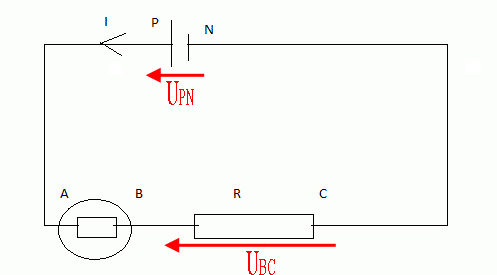

Pour la 4
Schéma joint
Pour la 5
C est au même potentiel que N (on suppose qu'il n'y a pas de chute de tension dans les fils) ==> VC = 0
VB = 1,5 V puisque UBC = 1,5 V
A est au même potentiel que P (pas de chute de tension dans les fils)
VA = 4,5 V
Quand on passe de la borne positive à la borne négative du générateur, le potentiel décroît.
