Intensité et Tension [1ère S]
Bonjour, je dois rendre mon devoir pour mercredi.
On considère le circuit suivant contenant une pile (de force électromotrice E et de résistance interne r), une lampe et une résistance R.
Données (Où U = tension, PN le générateur, et BC la résistance) :
UPN = 4,5 V
UBC = 1,5 V
1, 2, 3, 4 : Déjà réalisés et aucun rapport avec la question 5
5 : En prenant pour origine des potentiels VN (VN = 0), calculer les potentiels VA, VB et VC.
Que peut-on dire du potentiel électrique lorsque l'on passe de la borne positive à la borne négative du générateur?
Ici se pose mon problème : Je saurai calculer la tension (UAB, UBC, etc) a partir de deux potenciels (VA, VB, VC, etc) mais pas l'inverse, et n'ai aucun cours me permettant d'apprendre ceci.
Le potentiel électrique décroit de la borne positive à la borne négative. <-- Réponse à la question.
Merci pour vos réponses futures, je post l'exercice deux déjà réalisés sur un autre sujet pour être sur de mes réponses
!
Ne sachant pas éditer mon post je vous transmet l'adresse de l'exercice 2 de ce devoir https://www.ilephysique.net/sujet-intensite-et-tension-1ere-s-exercice-2-245605.html
Bonjour.
Pourtant cela n'a rien de sorcier !
Je saurai calculer la tension (UAB, UBC, etc) a partir de deux potenciels (VA, VB, VC, etc) mais pas l'inverse
C'est justement l'inverse !
U(AB) = V(A) - V(B)... Si tu connais V(B), tu en déduis V(A) en connaissant U(AB).
Je te fais confiance pour tes valeurs de tension mais sans ton schéma, c'est un peu hasardeux de répondre...
Toutefois :
Si on pose que V(N) = 0 (reliée à la masse donc)
Alors P est porté au potentiel V(P) tel que V(P) - V(N) = U(PN) = 4,5V donc V(P) = 4,5V
Apparemment (et d'après mon schéma), N et C sont relié par un fil, donc V(C) = V(N) = 0
B est donc porté au potentiel V(B) tel que V(B) - V(C) = U(BC) = 1,5V donc V(B) = 1,5V
Ainsi, on a, dans l'ordre du circuit PBCN
V(P) = 4,5V (Borne positive)
V(B) = 1,5V
V(C) = 0
V(N) = 0 (Borne négative)
Le potentiel électrique diminue bien au fur et à mesure du circuit.
Maintenant, sans ton schéma, je n'puis t'affirmer que j'ai raison, étant donné que je ne sais pas où se trouvent le point A (entre P et N ?)
Mais le raisonnement reste le même !
A toi de voir donc en fonction de ton exercice...
- sauf erreur de ma part -
Merci pour cette réponse si détaillée, ça aide beaucoup !
Donc si je comprends bien étant donné que A est relié à P (P=4,5 V), V(A)=4,5 V?
Et donc : U(AB) = V(A) - V(B) = 4,5 - 1,5 = 3 V
V(A) = 3V
C'est ça ?

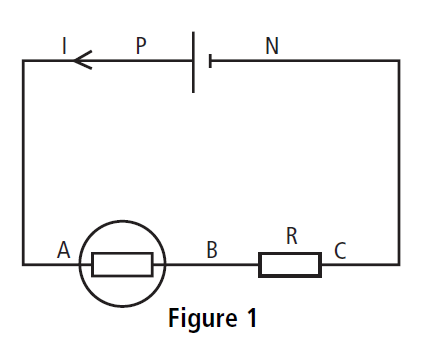

Ci joint le schéma que je n'arrivais pas a joindre (manque d'habitude
)
![Intensité et Tension [1ère S]](img/forum_img/0245/forum_245604_1.png)
Donc oui V(A) = V(P) = 3,5 V
V(C) = V(N) = 0
V(B) = 1,5 V
Mais c'est U(AB) = V(A) - V(B) = 4,5 - 1,5 = 3V !!!
(relis toi !)
!
