intensite et resistance
Bonjour,
je viens d'avoir un DS de physique sur la loi d'ohm et il y a un truc que je n'ai pas su faire:
le releve de la caractéristique d'une pile donne
U (V) 1,45 1,43 1,41 1,39 1,37 1,35
I (mA) 0 20 40 60 80 100
on prend l'échelle suivante : 10 cm pour 1 V et 1 cm pour 10 mA
1) tracer la caractéristique U = f(i) de la pile
J'ai su
2) Determiner la force electromotrice de la pile (j'ai su : E = 1,45
détermner sa résistance interne (j'ai su ) r = 0,01 ohm
3) c'est ici que j'ai bloqué
On associe en série cette pile à une résistance R = 20 ohm
Déterminer graphiquement l'intensité du courant à travers cette résistance
Je ne vois pas comment faire?
merci de m'apporter votre aide
oui, je me suis trompée , c'est 0,03 ohm. je suis une vrai nouille!!
mais pour trouver R graphiquement , je ne vois pas du tout ni avec le calul non plus d'ailleurs
non , cest encore faux mon resultat en fait je ne sais pas vraiment comment faire
je fais d'après mon graphique car je sais que ma résitance interne est = au coef directeur de ma pente sauf si je me trompe bien sur donc je fais -0,05/50 = 0,005 ohm est ce que c est ça ?
car sinon j'ai la formule :r = (U*I)-E mais non , je ne vois pas
y a t il quelqun pour m'aider?
merci
2)
r = (1,45-1,35)/0,1 = 1 ohm
La caractéristique de la pile est donc: U = E - rI, soit U = 1,45 - 1*I (avec U en volts et I en ampères)
-----
3)
La loi d'Ohm dans le cas de R = 20 Ohms est: U = 20.I
Tu traces donc sur un même graphe les 2 caractéristiques : U = 1,45 - I et U = 20.I
Et le point de rencontre de ces 2 courbes te donnera le point de fonctionnement cherché.
-----
Sauf distraction.
merci beaucoup car je viens de comprendre ce qu il fallait faire grace à vos explications.
c est vraiment super "quand la lampe s'allume" merci
j ai encore une question sur ce sujet
j ai donc déterminer ma droite qui correspond à U = R*I avec R = 20 ohm
Ce que j'aimerais comprendre c'est comment je peux déterminer graphiquement l'intensité du courant qui traverse cette résistance sans faire auparavent le calcul de la caractéristique de U= R*i ?
Pour tracer ma droite, je suis bien obligée de calculer U = R*I pour I = 20, 40 , 60 , 80 et 100 mA?
D'autre part, dans les questions , on ne me parle de pas de point de fonctionnement mais j'aimerais avoir une explication sur ce point de fonctionnement; A quoi corresppond t il dans un circuit exactement ? quel est son role?
merci encore une fois
Bonsoir.
Pour tracer ma droite, je suis bien obligée de calculer U = R*I pour I = 20, 40 , 60 , 80 et 100 mA?
Je vous rappelle que pour tracer une droite, il suffit de 2 points seulement !
Donc la caractéristique de R, c'est une droite passant par le point O (0;0) donc vous n'avez qu'à calculer U pour I = 100 mA = 0,1 A et tracer la droite...
j'aimerais avoir une explication sur ce point de fonctionnement

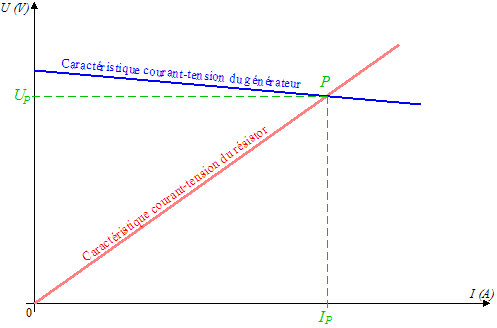

Comme vous l'a expliqué mon collègue J-P, le point de fonctionnement, souvent noté P, c'est le point de "fonctionnement du circuit".
Ce point P a pour coordonnées (UP ; IP), et il est le point d'intersection des deux caractéristiques, à déterminer graphiquement (ou par résolution d'équation).
Voir schéma...
Ainsi, je répète ce qu'a dit mon collègue, vous tracez la caractéristique de votre générateur (U = 1,45 - I) et sur le même graphique celle de votre résistance (U = 20
I)
Votre circuit fonctionnera sous une tension Up et il circulera une intensité Ip ou autrement dit, votre résistance aura une tension à ses bornes UR = UP et il circulera un courant I = IP.
Vous obtiendrez un truc de ce genre :
