BONJOUR A TOUS
Un faisceau homocinétique d'électrons pénètre entre les plaques A et C d'un avec une vitesse v
o
= 10oscilloscope

7
m.s
-1
. La l
ongueur des plaques est l = 10 cm, leur écartement est d =
4 cm.
III. 1.

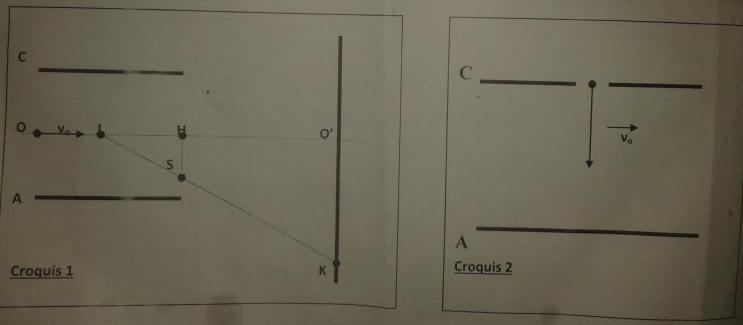

: En l'absence de champ électrique, le faisceau sort des plaques par le point H sans être
dévié (voir croquis 1).
Lorsqu'on établit entre A et C une DDP UAC, le faisceau est dévié et sort par le point S tel que
SH = 8,9 mm avec une vitesse v.
Quels sont les signes des charges portées par les plaques A et C
?
III.2
. : Calculer v sachant qu'en valeur absolue la tension entre les plaques est de 40 V.
Comparer ce résultat à la valeur de vo et conclure.
III.3.
: Quelle serait la valeur de la vitesse en A si on injectait les électrons entre les plaques
comme indiqué sur le croquis 2 ?
III.4.
La trajectoire OS des électrons dans le champ est une branche de parabole. A la sortie
du champ cett
e trajectoire est une droite dont le support passe par le point I milieu de OH.
Un écran est placé à une distance D du point I.
Calculer la déviation Y = O'K du faisceau.
On donne D = 45 cm
; masse de l'électron m = 9. 10
-
31
kg
; charge élémentaire e = 1,6
.10
-
19C
c'est la question III.3 qui me pose probleme les forces qui travaillent a part le poids est ce que la force electrostatique travail
