influence du voltmètre dans le circuit
bonjour à tous, voila, j'ai en meme temps un renseignement et de l'aide à vous demandez...
J'ai répondu à la a) et b), et je voudrais savoir si je n'ai fait aucune faute...
et pour ce qui est du c), je suis bloqué....
j'ai trouvé 1,0x10-3
comme resistance équivalente
et pour intensité: 3.0 A
voici l'énoncé:
et merci d'avance...
** énoncé effacé ; image laissée **
Edit Coll : si tu veux de l'aide, merci de faire l'effort de recopier ton énoncé sur le forum
[lien]

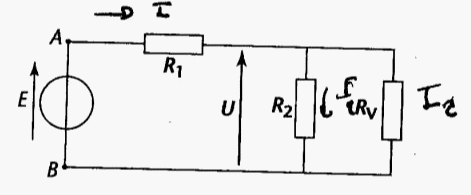

Sur le schéma suivant, on a modélisé le voltmètre par un conducteur ohmique de résistance Rv = 1 M
Données: E = 6.0V ; R1=R2= 1,0 k
a) calculer la résistance équivalante du circuit entre les deux points A et B.
b) en déduire la valeur de l'intensité I du courant qui traverse le générateur.
c) calculer la valeur de U en utilisant la loi des d'additivité des tensions.
Voila. SVP aidez moi!
merci d'avance
Bonjour,
R2 en parallèle avec Rv =>
Donc la résistance entre A et B est
que l'on peut écrire
La valeur numérique est RAB = 1,999 k
Le courant qui traverse le générateur est I = E / RAB = 6 / 1,999.103 = 3 mA
Pour la c
E - UR1 - U = 0
U = E - UR1 = E - R1I = 6 - 103.3.10-3 = 3 V
Un calcul plus exact (sans arrondi) donne 2,9985 V
On peut l'obtenir en faisant :
U = E - UR1 = E - R1 E / RAB = E (1 - (R1 / RAB) )
parce que 3 mA est une valeur arrondie de I.
