bonjour a l'aide

Jai une brique d 6*22*10 sur un plan incline on me demnde de calcule l'angle du point de rupture

merci d'avance

*** message déplacé ***

bonjour titine46

quelle est la définition de l'angle du point de rupture ?



*** message déplacé ***

en fait c'est ce qu'on me demande

*** message déplacé ***

as-tu fait un dessin ?

tu détermines l'angle de telle sorte que le vecteur poids sorte de la base de sustentation :

    Un corps cesse d'être en équilibre quand la verticale passant par son centre de gravité tombe en dehors de sa base de sustentation.

oui j'ai fait le shema en mettant la brique en equilibre sur son arrete et ca ne m'avnce pas beaucoup saurais tu me le faire toi correctement pour que je puisse reflechir dessus

tu as mis l'énoncé en entier ?

y'avait pas une figure ?

tel que, je ne peux aller plus loin

le shema du depart est la brique posee sur le plan incline dans le sens de la hauteur . je n'ai pas d'autes elements il demande juste de calculer de point de rupture pour qu'elle bascule en imaginant que le plan incline se souleve progessiment

décris comment la brique est posée sur le plan incliné

elle est posée sur la face 6 x 10 ?

c'est exactement cela la face 6 sur le plan incline

bien

où se trouve le centre de gravité de la brique ?

je pense que le centre de gravite se trouve au milieu de la brique, non!!!!

bien

suppose que, vu de face, la brique ABCD est sur sa base AB avec AB=6 et BC = 22
G est le centre de gravité

maintenant, suppose que la brique est sur un plan incliné d'angle t ( comme théta ) avec A plus haut que B

suppose que tu positionnes t de telle sorte que la verticale passant par G vienne juste en B

fais ce dessin déjà

dessin fait

peut etre faut il calculer l'angle an A avec la longueur 22 et la base 6 de la brique

non c'est faux ce que je viens de dire c'est l angle t qui nous interesse

ou est passe mon prof , tu m'as abandonner j'ai fait le dessin mais je ne suis encore avance pour la suite

si tu appelles I le milieu de AB que vaut l'angle IGB ?

A toi

l'angle igb est certainement egal à l'anglequi s'ouvre quand on incline le plan

tu en doutes ? tu sais le (dé)montrer ?

non c'est visuel pour moi

je ne sais pas si ton prof l'acceptera

continuons

dans le triangle IGB, que vaut la tangente de l'angle en G ?

la tangente en g  oppose/adjacent

soit 1/2de la longueur 22 divise par 1/2 de ab soit de 6

11/3

bonjour,

excusez moi pour cette interruption...

<sub>mika>> si tu as le temps , peux tu jeter un oeil à cette formule? (Lien cassé)

je cale, elle semble fausse mais il insiste...

merci d'avance</sub>

_{ok sarriette, fait}

pour titine46 : sans dessin ce n'est pas simple...

dis-moi sur quelle distance repose la brique sur le sol ?

je pense qu'elle repose sur 10 cm

ce n'est pas indiqué dans ton énoncé ?

une dernière fois : peux-tu recopier ton énoncé en entier, au mot près

une brique de dimensions 10cm x 6xm x 22 xm est posée sur un support plan incliné.

1) réprésenter la brique et les résultantes des forces réparties subies par la brique en équilibre.Pourquoi existe-t-il des frottements entre le support et la brique ?

2) on augmente progressivement l'inclinaison du support. La brique ne glisse pas mais elle bascule vers le bas de la pente : elle est mise en rotation autour de l'axe passant par son arête infèrieure.

suite

A) Quel est la force responsable de cette mise en rotation ?
B) Schématisé la situation à la limite de la rupture d'équilibre, puis lors de la rotation.
C) Calculer la valeur de l'angle correspondant à la limite de la rupture d'équilibre.

bien,

maintenant peux-tu décrire le mieux que tu peux le dessin qui doit être associé ?

Pardon pour l'attente,le dessin représente un support plan incliné sur  lequel repose la brique. ce support est incliné d'un angle a( par rapport au sol plat






toi, tu dois etre dans ma classe car j'ai le meme exercice pour demain, et j'y comprend rien !!!!

oui mais quelle face repose sur le plan incliné ?
je t'ai proposé la face de 6 x 10 et le pivotement sur l'arête de longueur 10 mais ta réponse ne semble pas conforme ?

vicemi, si tu sais joindre l'image, peux-tu la poster ?

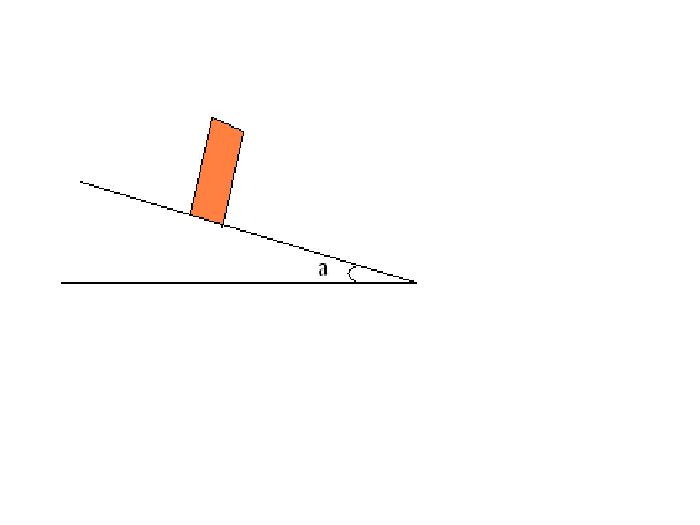

voila l'image a peu pres. il n'y a rien ecrit de plus sur le schema...

et la longueur de la base visible sur le plan incliné, c'est 6 ou 10 ?

c'est bien le même exercice que vicemi et je pense que la base visible est de 6 cm mais ce n'est pas précisé sur l'exercice

bien alors, reprenons les points A, B, I et G

dans le triangle IGB, que vaut la tangente de l'angle en G ?

je suis paumé de chez paumé

que vaut GI ? que vaut IB ?

que vaut la tangente de l'angle en G ?

A toi ?

je pense qu'elle vaut 3 sur 11

tu penses bien

_{( tu avais dit son inverse à 11:24 )}

ouf je progresse...mais c'est dur
