Expression de la résistance équivalente
Bonjour,
j'ai un petit soucis avec un exercice sur l'électricité.
Voici l'énoncé :
Donner l'expression de la résistance équivalente Req des conducteurs ohmiques associés au générateur G quand le curseur est placé en position A puis en position B.
Alors la position A, c'est bon j'ai trouvé le résultat, le problème c'est la position B,
je pense que Req = R+r, cependant à la fin de mon livre il y a une correction dans lequel ils disent que Req = r
Je voulais donc savoir si c'est moi qui fait une erreur ou si le livre s'est trompé.

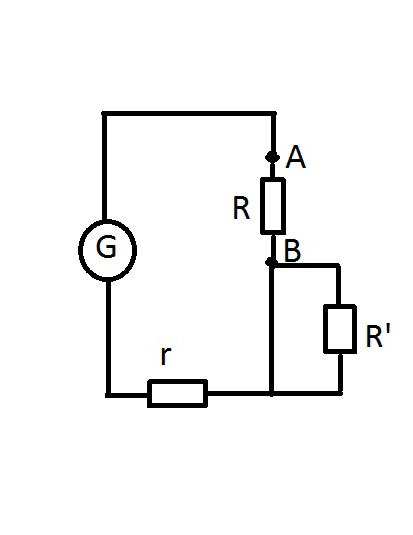

Vous trouverez ci joint le schéma du montage.
Merci d'avance.
Pour la position A j'ai Req = [(R.R')/(R+R')]+r
Et donc le B, c'est bien Req = R+r je ne me suis pas trompée ?
Ah oui, OK pour la position A, ce n'était pas comme ça que je l'avais vu... Je n'avais pas compris l'histoire du curseur...
Pour la B, c'est R+r puisque R' est court-circuitée.
Est ce que vous pouvez m'expliquer s'il vous plaît, comment ça se fait qu'il est court circuitée,
c'est quelque chose que je n'ai pas très bien compris...
Cela se voit directement sur le schéma tel qu'il est dessiné.
Il y a un fil (résistance = 0) en parallèle sur R' donc tout se passe comme si R' n'était pas là.
R' en parallèle sur 0 = 0
