Explication graphique

Posté par
Yassmiss
28-09-19 à 17:47

Bonjour,

J'ai un problème de compréhension graphique pour les mouvements en MRUA….. Sur tout les tirs obliques…

Pour faire simple j'ai 3 graphiques que j'arrive pas à intégrer….

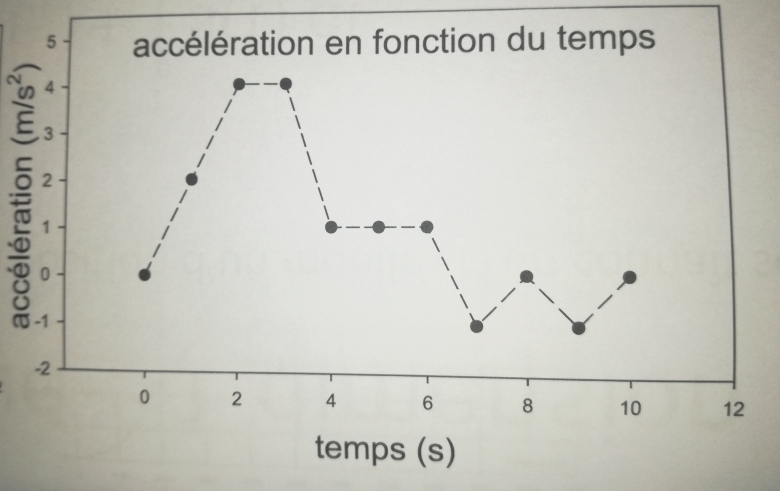

Le premier est ceci:

Explication graphique

Posté par
Yassmiss
re : Explication graphique 28-09-19 à 17:55

Si je ne me trampe pas les droites constantes représentent un MRUA…

Et les autres valent dire seulment que l'objet accélére soit trop soit il désaccélére….  C'est ça.. ?

Alors comment on appelle ce mouvemen.. 🤔🤔 ?

Posté par
quarkplus
re : Explication graphique 28-09-19 à 18:11

Bonjour ,

La première partie ( 0 , 2 s )  n'est pas un MRUA  puisque l'accélération n'est pas constante sur l'intervalle de temps considéré .

Si la droite est HORIZONTALE , oui , l'accélération est constante ( se lit sur le schéma ).

Ailleurs , si , les objets accélérent , mais pas de façon constante .

Appelez comme vous voulez :  MRNUA !
Mouvement Rectiligne Non Uniformément Accéléré !
Ou à accélération variable ...

Posté par
Yassmiss
re : Explication graphique 28-09-19 à 18:40

Hàa, ouais…  c'est cool…

Très bien 👌 alors qu'en dites vous de celui-là…  tir oblique…

Je ne comprends pas pourquoi la vitesse après tm déssend et ne monte pas comme j'imagine… !?

Posté par
Yassmiss
re : Explication graphique 28-09-19 à 18:42

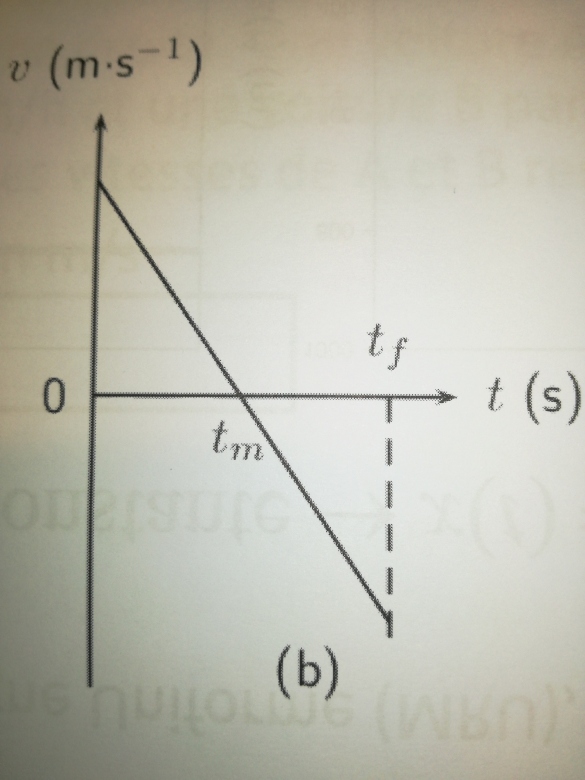

Le voici

Explication graphique

Posté par
quarkplus
re : Explication graphique 28-09-19 à 19:04

Ce ne sont pas vraiment des tirs  !!!
Sans toutes les données , on peut supposer que  :
Là , on est en vitesse : le mobile ralentit sur son axe   , s'arrête et repart en accélérant dans la direction opposée .

Posté par
Yassmiss
re : Explication graphique 28-09-19 à 20:03

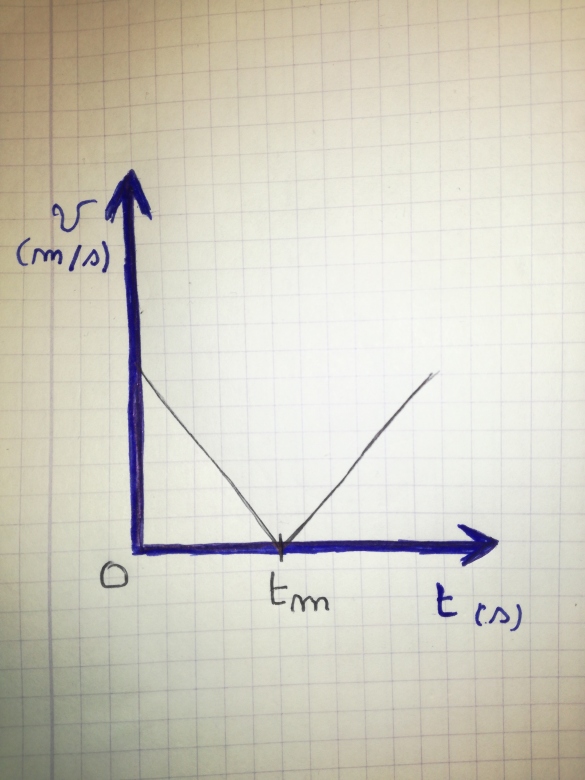

Pourquoi c'est pas comme ceci… 🤔🤔?

Explication graphique

Posté par
quarkplus
re : Explication graphique 28-09-19 à 21:18

Ici , v garde le même signe ( on va dire positif ) donc , ne change pas de direction  .

Posté par
Yassmiss
re : Explication graphique 28-09-19 à 21:42

D'accord,  je vois un peu…

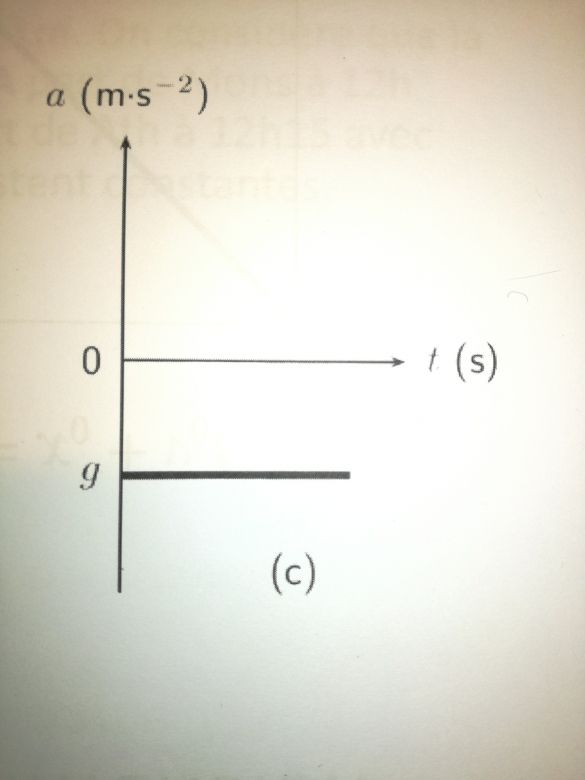

Et dérnièrement pouvez vous m'expliquer pourquoi l'accélération est ainsi… ?🤔🤔

Explication graphique

Posté par
quarkplus
re : Explication graphique 29-09-19 à 08:57

Accélération constante négative (  décélération  ) :  -g
Projectile lancé vers le haut   .
Ai je fini l'exercice  ???

Posté par
Yassmiss
re : Explication graphique 29-09-19 à 09:15

Encore,  deux petite question svp…

1- je comprends que l'accélération est - du départ jusqu'à tm .. Puis je ne vois pas pourquoi l'accélération ne devient pas + après ce dérnier… ?🤔🤔
L'objet,  après tm il déssend et accélére vers le bas non…..  Si mon axe et vers le bas,  cela m'indique qu'il y a une accélération + puisque le corps se déplace vers la direction du sol…… ?🤔🤔

2- tant qu'on y est, pour le 2ième gravique la vitesse peut-elle être considérée - dès le début ou seulement après tm ..🤔🤔 ?

Merci,

Posté par
Yassmiss
re : Explication graphique 29-09-19 à 09:18

Petites questions*

Descend*

Posté par
quarkplus
re : Explication graphique 29-09-19 à 09:34

Votre question 1  : de quel graphique parlez vous  ?

Votre question 2  , graphique  2  :  à tm  la vitesse est nulle , le mobile vient de s'arrêter , mais il repart aussitôt dans la direction opposée .

Vie de tous les jours : vous faites votre jogging sur une piste étroite , il se met à pleuvoir et vous décidez de rentrer immédiatement chez vous par le même chemin en faisant " demi-tour " ,  c'est cette manoeuvre .

Posté par
Yassmiss
re : Explication graphique 29-09-19 à 12:31

Pour ma première question, je parle du graphique n°4 (tir oblique)

Pour ma deusième question,  c'est aussi un tir oblique.  Vous dites qu'il repart vers la direction opposé mais cela ne peut pas se faire,,.. Il ne repart pas vers la direction opposé mais il continue sa trajectoire par le vecteur vitesse sur l'axe x (vx)…

Donc il ya qqch qui cloche 🔔…..🤔🤔

Posté par
quarkplus
re : Explication graphique 29-09-19 à 15:23

Q1   :  il y a 4 graphes ;  Pour moi , le 4  , c'est le c  .


Q2    :   Si , le signe de la vitesse CHANGE  , donc il change de direction : pourquoi est ce impossible , je vous ai donné un exemple  concret  .
Représenter le jogging sur un graphe en vitesse .
Ce que vous expliquez , c'est la situation du graphe 3  dessiné par vous - même : le mobile s'arrête puis repart dans la même direction .. Le signe de la vitesse n'a pas changé .

Posté par
Yassmiss
re : Explication graphique 29-09-19 à 16:13

Q1, c'est ça le graphique n°4 c'est le c.

Q2, d'accord, je vois,  alors pour une question qui demande est ce que la vitesse est négative ou positive… ?

Est ce que je dois dire que la vitesse est négative tout le temps ou juste après tm...🤔🤔 ?

Merci,

Posté par
quarkplus
re : Explication graphique 29-09-19 à 16:22

Q1  : il n'y a pas de point tm  dans le graphe 4  appelé c  .

Q2  :  Dites , vous avez une échelle de vitesse en ordonnée avec un point 0  .
Alors , d'habitude , au dessus de 0 , c'est ......  et en dessous de 0  , c'est ......  .

Posté par
Yassmiss
re : Explication graphique 29-09-19 à 16:32

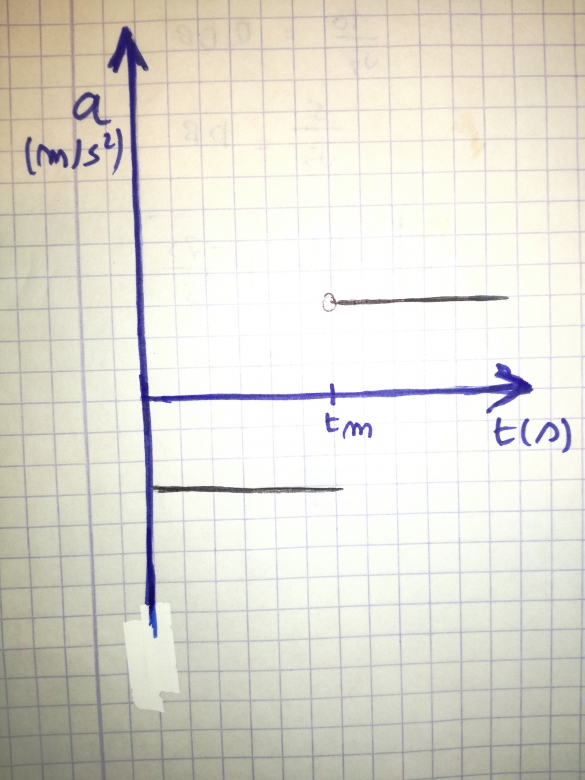

Q1, moi j'ai imaginé que le graf sera comme ça

Explication graphique

Posté par
Yassmiss
re : Explication graphique 29-09-19 à 16:34

Q2, je pense que en dessus de 0 la vitesse est POSITIVE

Et que en dessous de 0 la vitesse est NÉGATIVE…

C'est juste.. 🤔🤔 ?

Posté par
quarkplus
re : Explication graphique 29-09-19 à 17:19

Avec le repère 0 , que je suppose , ce serait mieux ....

Décélération uniforme jusqu'à tm , et reprise d'une accélération uniforme .
C'est tout ce que l'on peut dire : il ne faut pas inventer des trajectoires ...
a  , ce n'est pas g  .  a  , c'est une accélération quelconque .

Posté par
quarkplus
re : Explication graphique 29-09-19 à 17:20

Vous pouvez tracer le trait vertical qui a l'air de vous gêner ...
