exo d'électricité

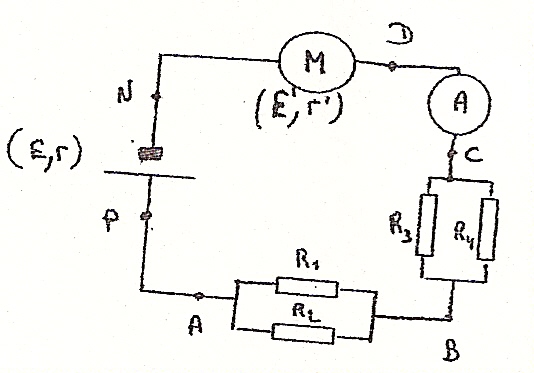

Bonjour, voila, j'ai un problème avec cet exercice (ce circuit électrique):
Les données sont: E=6V r=4ohm E'=1,5V r'=2ohm R1=R3=30ohm R2=R4=50ohm
Voila les questions:
1) Req entre A et C = ?
2) I = ?
3) UAB = ? et UBC = ?
4) I1 = ? I2 = ? I3 = ?I4 = ?
Je crois que Req = r + r' + ((R1XR2)/(R1+R2)+(R3XR4)/(R3+R4))= 43,5ohm.
Mais ensuite je bloque pour la question suivante!
quelqu'un pourrait m'aider? merci beaucoup.
Req =((R1XR2)/(R1+R2)+(R3XR4)/(R3+R4))= 37,5ohm.
Ca doit être plutôt ca pour finir non?
1) Req = R3R4/(R3+R4) + R1R2/(R1+R2) = 2*(30*50/80) = 37,5 ohms
2)
I = (E - E')/(Req + r + r') = (6-1,5)/(37,5 + 4 + 2) = 0,103 A
3)
U(AB) = (R1.R2/(R1+R2))*I = 1,94 V
U(BC) = 1,94 V
4)
Si In est le courant passant dans Rn, alors:
I1 = I3 = 1,94/30 = 0,065 A
I2 = I4 = 1,94/50 = 0,039 A
-----
Sauf distraction.
bon!
1/ Req = 37,5 ohm ---> juste pour la formule et les calculs
2/ I = (E-E')/ ( Req+r'+r) je te laisse calculer...
3/ Uab= R.I = I × R1R3/(R1+R3) ---> calculs...
Uab = Ubc car memes resistances.
4/ I1 = Uab/R1
I2 = Uab/ R2
I3 = Ubc/R3
I4 = Ubc/ R4
----> calculs
Salut sarriette,
Remarque que nos expressions de U(AB) sont différentes.
Il reste mattbof à trouver qui a été distrait ... ou bien demander une confirmation à un 3ème compère.
