bonjour à tous,
voila je veux une vérification de ce que viens de faire :

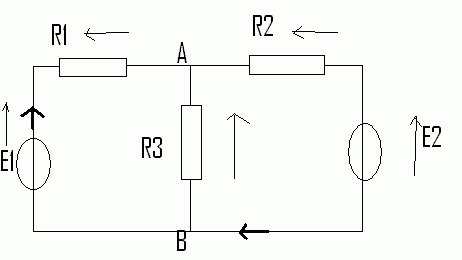

donner le schéma u dipôle équivalent de thevenin du dipôle AB (E1,E2,R1,R2)
en déduire la valeur de I
E1=10v , E2 =5V
R1=15ohm R2=10ohm R3=5ohm
__________
on calcule I circulant dans le circuit débranché du fil AB
E1-R1 I = E2+R2 I
I = 0.2 A
__________
calcul de I(R3) :
E1-R1 I = R3 I (R3)
I (R3) = E1-R1 I / R3
I (R3) = 2.4 A
cela est bon ?
merci =)
juste pour dire que j'ai pas fait le schéma du dipôle équivalent de thevenin, car je trouve pas de difficultés
Uth = E1 - R1.(E1-E2)/(R1+R2)
Uth = (E1R2 + E2R1)/(R1+R2)
Icc(AB) = E2/R2 + E1/R1 = (E1R2+E2R1)/(R1R2)
Rth = Uth/ICC
Rth = R1R2/(R1+R2)
---
Uth = (100+75)/25 = 7 V
Rth = 150/25 = 6 ohms
---
I(R3) = Uth/(Rth+R3)
I(R3) = 7/(6+5) = 7/11 A
-----
Sauf distraction.
bonjour,
merci pour les réponses
(E1,R1) et R3 sont en parallèle ?? non ?? donc pourquoi en résolvant E1-R1 I = R3 I (R3) j'aboutis pas au même résultat ?
Bonjour,
le courant IR3 n'est pas le même que celui qui passe dans R1
c'est la somme des courants IR1 et IR2
IR1 = 0,454545 A UR1 = 6,818181 V
IR2 = 0,181818 A UR1 = 1,818181 V
IR3 = 0,636363 A UR3 = 3,181818 V
IR3 = IR1 + IR2
