Salut tout le monde ,
Voilà g pa compri un exercice sur l'électricité é je voudrais votre éde merci

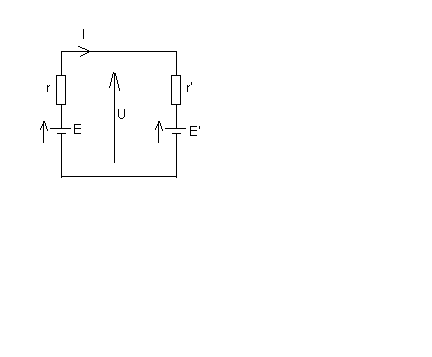

on a un générateur de fém E et de résistance interne r est relié à récepteur de fcém E' et de résistance interne r'
1/donner l'expression aux bornes du générateur en fonction de E, r et I
2/ donner l'expression aux bornes du récepteur en fonction de E', r' et I
3/ en déduire l'expression de I en fonction de E, E', r et r'
On se place dans le cas ou E'=0
1/ quel est le comportement du récepteur
2/donner l'expresion de la puissance Pj dissipée par effet Joule dans le récepteur en fonction de E, r et r'
3/ donner l'expression de la puissance Pg générée par le générateur
4/ En déduire le rendement global du circuit, appelé rendement de transfert de puissance.
Pour quelle relation entre r et r' ce rendement est-il proche de 1?
g pa compri ce que signifé cette fém E, elle veut dire quoi ?
Puis comment calcule-t-on le rendement du circuit ?
Merci davance
1)
U = E - r.I
2)
U = E' + r'.I
3)
E - r.I = E' + r'.I
(r + r').I = E - E'
I = (E - E')/(r + r')
-----
E' = 0
1)
Récepteur résistif.
2)
I = E/(r + r')
Pj = r'.I² = r'E²/(r+r')²
3)
Pg = E.I
Pg = E²/(r + r')
4)
rendement = Pj/Pg = [r'E²/(r+r')²] * (r+r')/E²
rendement = r'/(r+r')
rendement proche de 1 pour r proche de 0 Ohm
-----
Sauf distraction.
Monsieur J-P je vous remercie infiniment pour le temps que vous m'avez consacrer.
en fait, SVP, comment avez vous fait pour calculer le rendement c'est ça ce que je ne comprend pas !
Le rendement = (Puissance absorbée par le récepteur) / (Puissance donnée par le générateur)
Or Puissance absorbée par le récepteur = Pj (qui a été calculée avant)
et Puissance donnée par le générateur = Pg (qui a été calculée avant)
->
oki si vous me permettez je continue l'énoncé de l'exercice :
cette fois ci dans le cas ou E' différent de zero
a/ donner Pg en fonction de E,E', r et r'
b/ donner l'expression de la puissance utile Pu convertie par le récepteur
c/ En déduire le rendement de tranfert de puissance du circuit. Pour quelle condition entre E et E' ce rendement est il proche de 1
alor ici en fait on a
Le rendement = (Puissance absorbée par le récepteur) / (Puissance donnée par le générateur)
dans ce cas la puissance absorbée correpond a quoi ?
Si c'est la puissance utile, c'est à dire mécanique, pourquoi dans le premier cas on a calculer la puissance dissipée par effet joul ?
Merci
E' différent de 0.
a)
Pg = E.I
Pg = E.(E-E')/(r+r')
b)
Pu = E'I
Pu = E'.(E-E')/(r+r')
c)
Rendement = Pu/Pg = E'/E
Proche de 1 pour E = E'
------------------------------------------
Réponse à la question:
Si c'est la puissance utile, c'est à dire mécanique, pourquoi dans le premier cas on a calculer la puissance dissipée par effet joul ?
Dans le premier cas, E'= 0 ,laisse supposer que la charge n'est pas un moteur par exemple mais une simple résistance (par exemple la résistance d'un chauffage électrique).
Si c'est le cas, alors la puissance utile est la puissance dissipée par effet Joule.
Si le premier cas était un moteur à courant continu bloqué (on a alors aussi E' = 0), la puissance utile serait nulle et le rendement aussi.
-----
