Salut tout le monde,
Alors en fait g bloké sr un exercice de fizik, sur l'électricité, je vous prie de médé
deux générateur monté en série donnent une tension à vide de 36 V; montés en opposition la tension à vide est 12V
a/ calculer la fem de chaque générateur
B/ montés en série avec une résistance R, la tension à leurs bornes est de 30V tandis que l'intensité est de 2A
Calculer la valeur de cette résistance
Les générateurs ont la meme intensité de court circuit, calculer leurs résitances internes
Merci d'avance
a)
Soit E et E' les forces électromotrices des 2 générateurs.
E+E' = 36
E-E' = 12
-> 2E = 48, E = 24
E' = 36-24 = 12
Résultat: E = 24 volts et E' = 12 volts.
-----
b)
U = (E+E') - RI
30 = 36 - 2R
2R = 6
R = 3 Ohms
-----
c)
Soit r la résistance interne du générateur de force électromotrice E.
Soit r' la résistance interne du générateur de force électromotrice E'.
E/r = E'/r'
24/r = 12/r'
2/r = 1/r'
r = 2r'
Mais il manque une donnée pour calculer les valeurs de r et r'.
-----
Sauf distraction.
Salut JP,
g pa compri la kestion B, cmt vs avé fé ?
Je corrige:
b)

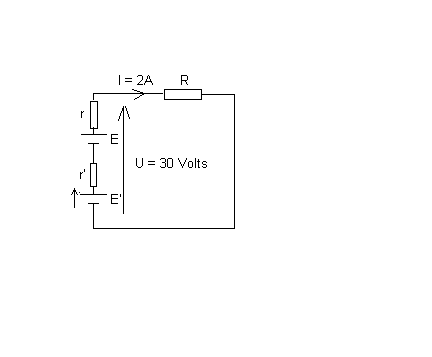

voir dessin.
U = R.I
30 = 2I
R = 15 Ohm
U = E + E' - (r + r')I
30 = 36 - (r + r').2
r + r'= 3 Ohms (1)
c)
Soit r la résistance interne du générateur de force électromotrice E.
Soit r' la résistance interne du générateur de force électromotrice E'.
E/r = E'/r'
24/r = 12/r'
2/r = 1/r'
r = 2r' (2)
(1) et (2) ->
3R' = 3
r' = 1 Ohm et r = 2 Ohms.
-----
Sauf nouvelle distraction.
