Exercice diificile sur thevenin
Posté par latifxv3
Bonsoir, j'ai eu une fiche d'exercices à faire pour demain sur thevenin, mais je bloque sur cette exos.

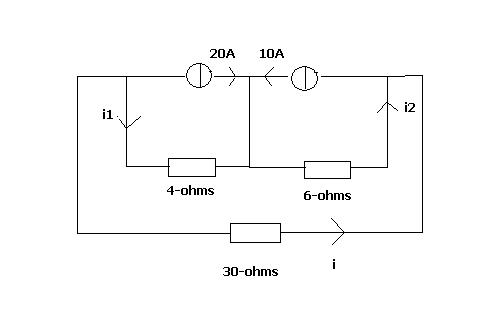

La consigne étant la suivante : CALCULER LES INTENSITES i1,i2,i, DES COURANTS DANS LE MONTAGE SUIVANT. Sachant qu'il faut utiliser thevenin, j'ai reussi à trouver juste Rth qui est d'aprèmoi de 7,5 ohms.
MErci de m'aider
Bonsoir,
pas besoin de thévenin
loi des noeuds:
i + i1 + 20 = 0
i1 + 30 = i2
i + i2 = 10
tension:
30*i = 4*i1 + 6*i2
i1 + 30 = i2
i2 - i1 = 30 4i2 - 4i1 = 120
4i2 - 4i1 = 120
6i2 + 4i1 - 30i = 0
-------------------
10i2 - 30i = 120 i2 - 3i = 12 i2 = 12 + 3i
i2 = 12 + 3i
i2 = 10 - i
------------
0 = 12 + 3i - 10 + i 4i = -2 i = -1/2
i = -1/2
i1 = -39/2
i2 = 21/2
