Exercice non compris, ceci était donné en contrôle. Ce qui est entre parenthèse est normalement en indice en bas...

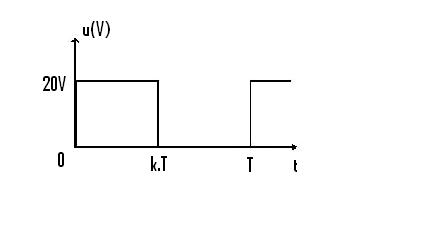

Le signal u représenté sur la figure suivante est périodique, de période notée T. Il est égale à 20V de l'instant t=0 à t=k.T et à 0V de t=k.T à t=T
1°)Exprimer sa valeur moyenne u(moy)en fonction de E et k. Quel appareil permet de mesurer cette valeur efficace ?
2°)Exprimer sa valeur efficace U en fonction de E et k. Quel appareil permet de mesurer cette valeur efficace ?
3°) Dessiner l'oscillogramme de la composition alternative de u, notée u(a), définie par u(a)=a-u(moy). Comment obtenir u(a) à l'oscilloscope ?
4°)Exprimer la valeur moyenne u(a moy) de u(a) et sa valeur efficace U(a) en fonction de E et de k.
Merci.
Bonjour
1) on a , je suppose que la question est "...cette valeur moyenne ?", dans ce cas un voltmètre en position DC convient.
2) on a
Ainsi
et , on utilise un voltmètre RMS...
3) Pour le graph, il suffit de décaler la courbe, vers le bas de façon à avoir la même aire entre le signal et l'axe des temps. Je suppose que , dans ce cas, on a
4) J'ai pas trop compris la question, est-ce que tu dois calculer ?
Dans ce cas la tension moyenne est de 0V puisque u(t) alternative
Hum, j'ai un p'tit doute, je vais vérifier
Attention , Soucou ,
C'est très bien de mentionner les unités ,mais u² n'est pas en volts ,
mais en volts².
Salut .
Oui merci, je re-retombe dans le même panneaux, à vrai dire, je voulais le supprimer mais j'en ai oublié quelques unes.

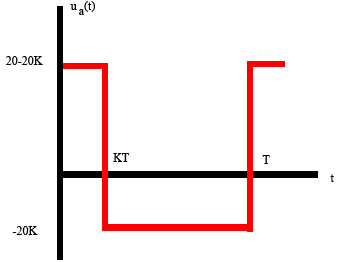

Sinon voici ce que donne approximativement le graph pour la question 2.
Petit complément:
3°)
Comment obtenir u(a) à l'oscilloscope ?
Il suffit d'interposer un condensateur C entre le point de mesure de Ua et l'entrée de l'oscilloscope.
Seule contrainte, il faut que la constante de temps que fait le condensateur ajouté avec la résistance d'entrée de l'oscilloscope soit beaucoup plus grande que la période du signal mesuré.
Bonjour,
Ce condensateur est incorporé dans l'oscilloscope et le bouton "AC/DC" permet de l'employer (couplage AC) ou de le court-circuiter (couplage DC).
Le couplage AC permet d'observer la composante variable d'un signal si la condition précisée par J-P est remplie (dans le cas contraire, on assiste à la déformation du signal).
