Exercice d'étude de circuit éléctrique
Bonjour à tous ,
Je doit faire cette exercice pour mon cour de physique , mais je bloque .
Voici le sujet :
Pour voir un grand c'est ici ===> ** lien vers l'énoncé effacé **

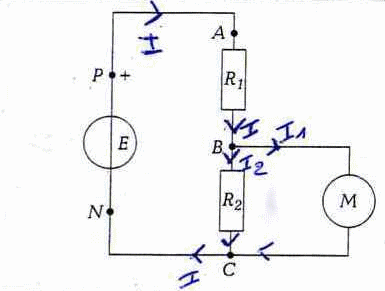

** énoncé effacé ; image laissée **
Alors :
1°)
U(PN)=U(PA)+U(AB)+U(BC)+U(CN) PA et CN étant des fils électrique leurs tension est nul donc:
U(PN)=U(AB)+U(BC)
2°)
D'après la loi des nœuds : I=I'+I(R2) donc I(R2)=I-I'
3°) A partir d'ici je bloque , donc je ne peut pas faire la suite :s voila
Merci a ceux qui vont me donner un peu de leurs temps merci ,
Au revoir
Zyko
Edit Coll : si tu veux de l'aide, merci de faire l'effort de recopier ton énoncé sur le forum
[lien]
Pas trouvé la fonction "éditer" donc je poste le sujet ici :
Pour alimenter un moteur sous une tension voisine de sa tension nominale U(N)=4,5V à l'aide d'une alimentation stabilisée de f.é.m. E=9,0V , on réalise le montage schématisé . Les résistances des conducteurs ohmiques du pont-diviseur sont R1=22 ohm et R2=33 ohm .
En fonctionnement dans ces conditions , le moteur a une f.é.m. E'=3,0V , sa resistance interne est r'= 16 ohm
1°) écrire la loi d'additivité des tensions pour chacune des branches du circuit de bornes P et N
2°) écrire la loi des nœuds .Exprimer l'intensité du courant dans la résistance R2 en fonction de l'intensité I' du courant dans le moteur et de l'intensité I du courant dans le générateur .
3°) Exprimer l'intensité I' du courant dans le moteur en fonction des données .
4°) Déterminer chacune des intensités des courants .
5°) Vérifier que le moteur fonctionne dans des conditions proches des conditions nominales .
6°) Calculer la puissance electrique :
_fourni par le generateur
_convertie sous forme mécanique dans le moteur
_dissipée par effet Joule par le pont diviseur et par le moteur
Voila désolé pour avoir scanner ma feuille
Au revoir
Bonjour,
Si l'heure tardive ne me joue pas des tours,
puisque dans les conditions données la fcem du moteur est de 3V, la tension à ses bornes est de 3+16.I' ,le courant I2 qui traverse R2 est de (3+16.I')/33 et le courant I qui traverse R1 est de [9-(3+16.I')]/22.
On a donc un système de deux équations à deux inconnues :
(3+16.I')/33 = I-I'
(6-16.I')/22 = I
En substituant I dans la première, on déduit I'
Je trouve I'=0,082A ; I2=0,131A ; I=0,213A
A confirmer.
Bonjour merci pour le temps accordés mais je ne comprend pas 1 chose : "le courant I2 qui traverse R2 est de (3+16.I')/33" je ne comprend comment on arrive a ce résultat .
Meric
Au revoir
Bonjour,
la tension aux bornes de R2 est la même qu'aux bornes du moteur.
Aux bornes du moteur on a la fcem du moteur (3V) à laquelle s'ajoute la chute de tension que produit le courant I' qui le traverse dans sa résistance interne de 16 ohms (16.I'), d'où la formule.
Au cas où ceci n'est pas clair je reviendrai après 21h car là je dois partir suivre un cours de 18h à 21h.
A +
