exercice avec une poutre
Bonjour j'ai besoin d'aide voici la question
Une poutre homogene de 100 kg repose sur un appui par l'une de ses extrémités et est retenue à l'horizontal par une corde tendue faisant un angle de 45° avec la verticale.
a. quelle est la tention de la corde
b. Trouvez la valeur et l'orientation de la force appliqué par l'appui
Merci de m'aider

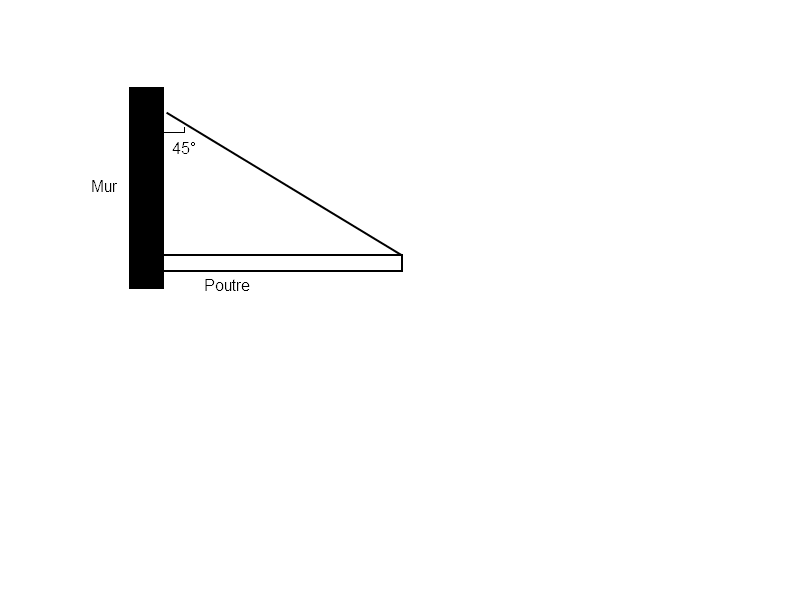

voila la situation en schémaPoutre encastrée coté mur ?
Cela ne correspond pas à l'énoncé initial.

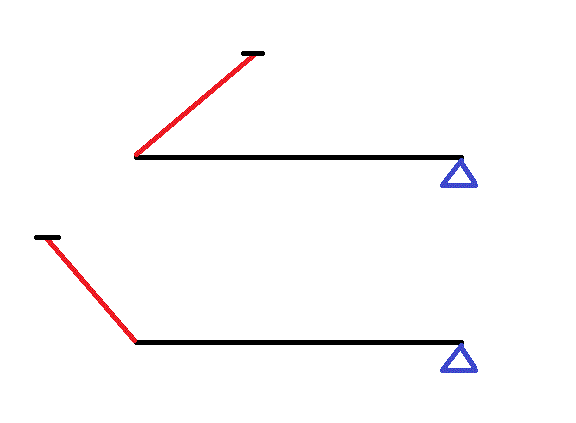

Ou bien pivot coté mur ou bien quoi ?
-----
Je suppose la poutre non encastrée.

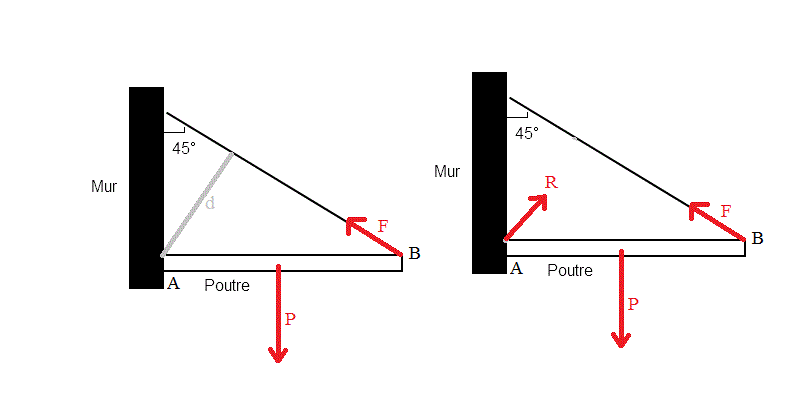

La somme des moment des forces autour de A agissant sur la poutre est nulle et donc:
P * AB/2 = F * d
Or d = AB.sin(45°) -->
P * AB/2 = F * AB.sin(45°)
F = P/(2.sin(45°))
F = P/V2 = mg/V2 = 100 * 9,81/V2 N = 694 N (tension dans la corde).
La réaction R du "support" en A est tel que la somme vectorielle P + F + R = 0
on a donc R = 694 N (et de direction perpendiculaire à la corde).
-----
Sauf distraction.
La somme des moments autour de A des forces agissant sur la poutre est nulle et donc:
P * AB/2 = F * d
Or d = AB.sin(45°) -->
P * AB/2 = F * AB.sin(45°)
F = P/(2.sin(45°))
F = P/V2 = mg/V2 = 100 * 9,81/V2 N = 694 N (tension dans la corde).
La réaction R du "support" en A est tel que la somme vectorielle P + F + R = 0
on a donc R = 694 N (et de direction perpendiculaire à la corde).
-----
Sauf distraction.
F = P/V2 = mg/V2 = 100 * 9,81/V2 N = 694 N (tension dans la corde).
je ne comprends pas tres bien ce que vous avez fait ici pourquoi F = P/V2 = mg/V2?
