Bonjour,

Alors voilà pour demain j'ai un devoir a rendre mais je n'arrive pas a répondre aux questions de l'exercice du livre et les deux dernières du sujet.
Sa fait plusieurs jours que je cherche. Et même avec les explications de ma prof je n'ai pas compris.


Je joint donc une photo de l'exercice... Et une photo du sujet.

--------------------------------------------------------------------------------------------

Exercice 15.04 :

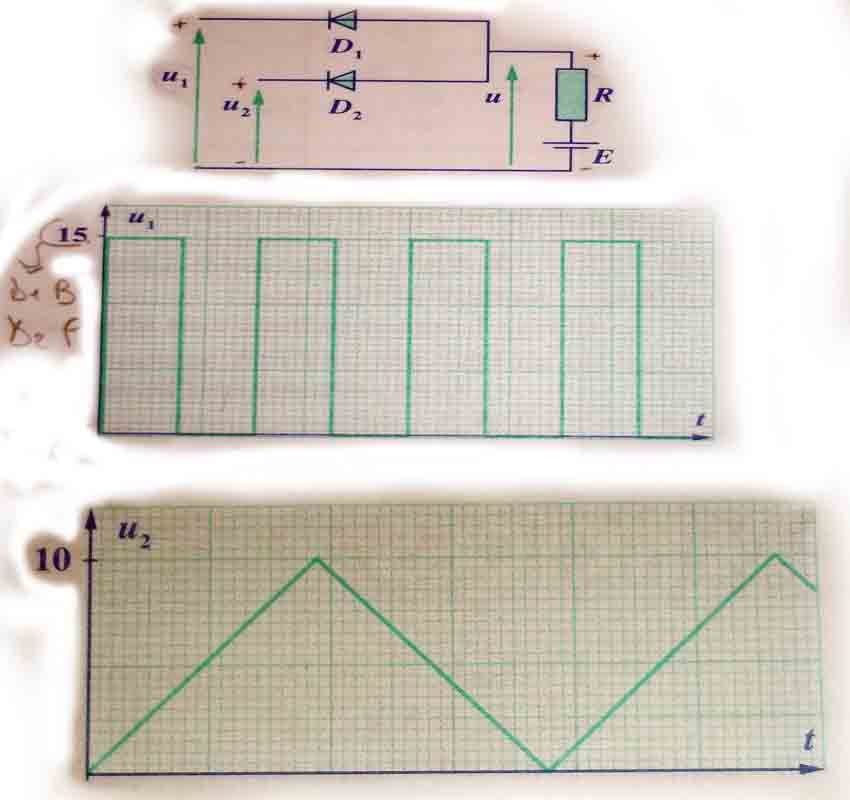

Pour le montage ci-dessous, on donne : E= 15 V et R= 10 KOmhs

Les tensions u1 et u2 sont représentées ci-après.



1. Déterminer l'état de fonctionnement des diodes pour les deux valeurs de la tension u1 (je sais que pour l'état haut (E=15V) D1 est bloquée et D2 passante mais je ne vois pas pour l’état bas. Car d'après ma prof lorsque u1 est à 0 alors  u=u1=0)

Sachant que u vaut u2 quand u1=15V et 0 quand u1= 0V (découpage de u2)


--------------------------------------------------------------------------------------------

      Pour le sujet : ** image de l'énoncé scanné effacée **


Merci et bonne fin de soirée !

Je remercie d'avance tous ceux qui compte m'aider
