Étude graphique du point de fonctionnement d'un circuit
Bonjour.

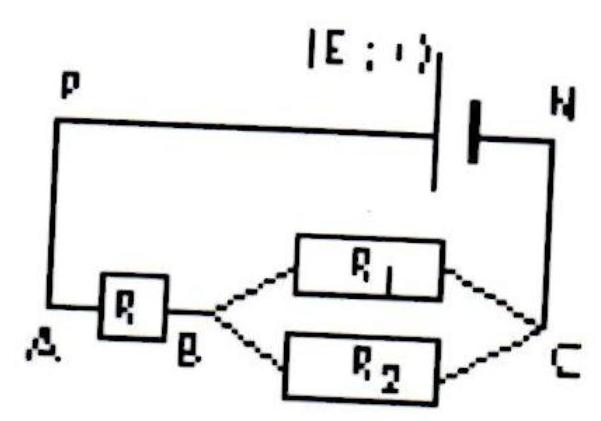

Dans le Circuit schématiser ci-contre, on a E=6V ; r=12
; R=20 ; R1=24 et R2=12.
On appelle I, l'intensité du courant débité par la pile.
1. Calculer Rac, la résistance équivalente à l'association des trois résistances : R, R1 et R2.
Rac = R + RBC
avec RBC = (R1xR2) / (R1+R2) = 20 + (24x12) / (24+12) = 28.
Intensité débitée par la pile:
I = E / r + Rac = 6 / (12+28) = 0,15A.
2. Déterminer graphiquement le point de fonctionnement du circuit .
Et c'est là que je bloque, je sais que je dois faire un graphique mais aucunes idée de comment le remplir..
Bonjour.
faute de connaitre le schéma du montage, il est impossible de vérifier votre calcul de RAC.
Pour déterminer graphiquement le point de fonctionnement, il faut tracer dans le même repère (I, U) la caractéristique de chacun des deux dipôles du circuit, càd d'une part, la caractéristique du conducteur ohmique équivalent soit U = RAC I et, d'autre part, celle du générateur soit U = E - r I.
Le point d'intersection des deux droites obtenues est le point de fonctionnement du circuit (cf ci-dessous).
Au revoir.
Non
U = E - (rxI) = 4,2v erreur de frappe.
Ce qui donne
Point A (0,15;4,2)
Point B (0,15;4,2)
A et B étant le même point, c'est à dire le point de fonctionnement du circuit.
Mais ce que je comprends pas c'est comment je peux tracer 2 droites, sans avoir d'autres points ?
ce que je comprends pas c'est comment je peux tracer 2 droites, sans avoir d'autres points ?
soit, numériquement, U = 28 I et U = 6 - 12 I, où est la difficulté ?
C'est comme si en maths, vous aviez à tracer les représentations graphiques de deux fonctions y = 28 x et y = 6 - 12 x
Ne cherchez pas de complications.
