Etude des dipôles actifs 2
Re-Bonsoir, j'ai encore besoin de votre aide pour ce DM. Je vous explique ma situation : Ma prof m'a donné ce DM, sachant que je n'étais pas là pendant la moitié de la leçon, et que je suis obligé de le faire sinon 0, j'ai des grosses difficultés. Voici les énoncés des exercices.
1 - Dessiner le circuit électrique qui à permis d'obtenir ces mesures ( On représentera le chargeur par un cercle contenant la lettre C et la résistance variable par un rectangle barré d'une flèche (Rappel : indiquer les bornes des appareils de mesure)

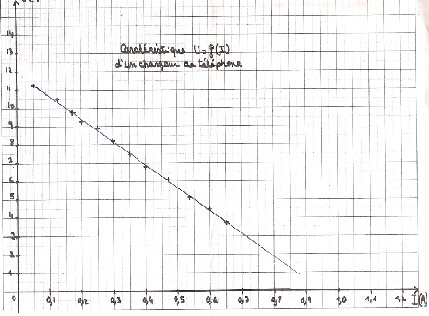

2 - Tracer la droite ( C'est fait ! )
- Ecrire l'équation de la droite sous la forme U = a*I+b en remplaçant par les valeurs obtenues pour a et b. Alors j'ai trouvé U = -12xI+12.
Ici ça va, j'ai réussi, maintenant ça se corse.
3 - Déduire l'équation obtenue ci-dessus le MET ( Modèle Equivalent de Thévenin) en précisant les valeurs de Eth et de Rth. Représenter le MET
Voilà tout ! En espérant vous avoir tout bien expliqué.
Cordialement,
Jiannick.
salut:
2) l'équation de la droite sous la forme U = a*I+b en remplaçant par les valeurs obtenues pour a<0 et b>0. Alors
U = 12.I-12.
1)tu dois Dessiner le circuit électrique qui à permis d'obtenir ces mesures car ton énoncé au débus est imcomplet.ceci pour pouvoir répondre à3).
Ah oui, car une résistance est jamais négative, j'avais oublié ! :p
Le circuit c'est bon je viens juste de le dessiner et la 3 j'ai réussi ça donne 12V+12Ohm+I
Eth = 12 V
Rth = 12 Ohm
C'est ça ?
