Bonjour,
Au cours d'une séance de TP, on souhaite réaliser
un dynamomètre à l'aide d'un ressort à spires non
jointives. Pour étalonner ce dynanmomètre, on
accroche le ressort a une potence par l'une de
ses extrémitées, puis on suspend des "masses
marquées" à l'autre extrémité.
Pour mesurer l'allongement du ressort, on forme
l'ombre du dispositif sur un écran recouvert de
papier milimétré à l'aide s'une source de lumière
fixe (lampe à verre clair). L'axe du ressort est
placé à égale distance (1,00m) de la lampe et de
l'écran. On repère alors l'ombre de l'extrémité
du ressort sur le papier milimétré.
1) Pourquoi faut il utiliser une source de
lumière ponctuelle?
2)A quel allongement x du ressort correpond un
déplacement d de l'ombre de 1,0cm sur le papier
milimétré?
Un groupe d'élèves obtient les résultats
suivants:
m(g) 0 20 40 60 80 100
d(cm) 0 0,8 1,6 2,5 3,1 4,0
x(cm)
F(N)
a) d représente le déplacement de l'ombre de
l'extrémité du ressort. Complétez la troisième
ligne.
b) Quelle est la valeur F de la force exercée sur
l'extérieur libre du ressort pzr la masse m?
c) Complétez la dernière ligne du tableau sachant que g = 9.8 N.Kg-1
d) Tracez la courbe d'étalonnage F = f(x) sur une feuille de papier millimétré
echelle: 10 cm pour 1 N et 5 cm pour 1 cm
e) en deduire la raideur du ressort utilisé
je bloque surtout avec les question 1 et 2 .
Merci d'avance pour votre aide
Bonjour,
1) Pour avoir une ombre aussi nette que possible, afin de réduire les erreurs de lecture sur l'écran (le papier millimétré)

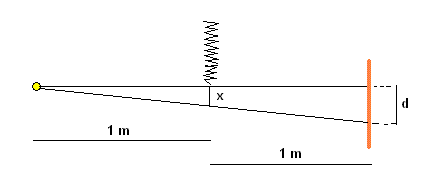

2) Tu as fait un schéma ? Théorème de Thalès...
je n'ai pas vraiment compris la question 2, est-ce que tu peux me montrer un schéma ?
merci
peut tu me dire comment faire ce schéma ?
Merci d'avance
