Boujour tout le monde!
j'ai deux bilans de tpe a faire qui concernent tout deux l'électricité.
Dans un des tpe, dans la partie s'intitulant "Cas d'un générateur de tension continue" on me demande de tracer la courbe Upn= f(I), jusque là pas de soucis. Sauf que l'on me demande ensuite de donner son équation électrique, et j'avoue que je ne sais pas du tout comment la calculer. Alors s'il vous plait aidez moi!
Merci, d'avance!
Salut!
Je suppose que ton TP porte sur les caractéristiques d'un électrolyseur?
Je vais te mettre un graphique que j'ai trouvé mais moi c'est UAB:

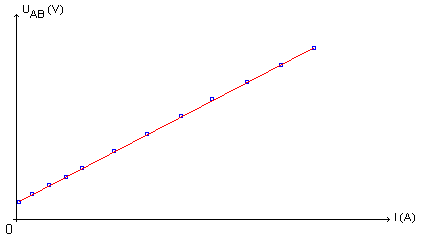

La caractéristique UAB=f(I) d'un récepteur actif a l'allure suivante:
Cette caractéristique est linéaire et ne passe pas par l'origine. Son équation est de la forme UAB=a.I+b.
-L'ordonnée à l'origine b a la dimension d'une tension. Cette tension est appelée force contre électromotrice du récepteur et est notée E'.
-Le coefficient directeur a s'exprime en V.A-1, c'est à dire en ohms. Il a donc la dimension d'une résistance. Le coefficient directeur représente la résistance interne du récepteur et est noté r'.
