Bonjour ,
Merci d'avance.
Dans le cadre de l'étude expérimentale de la charge et de la décharge d'un condensateur , votre professeur de Physique chimie met à la disposition de chaque groupe les éléments suivants :
-Un générateur de 10 V ;
-U condensateur polarisé de capacité C = 4700 μF ;
- Une lampe électrique de 3,5 V ;
- Un galvanomètre ;
- Un voltmètre ;
- Un interrupteur double K.

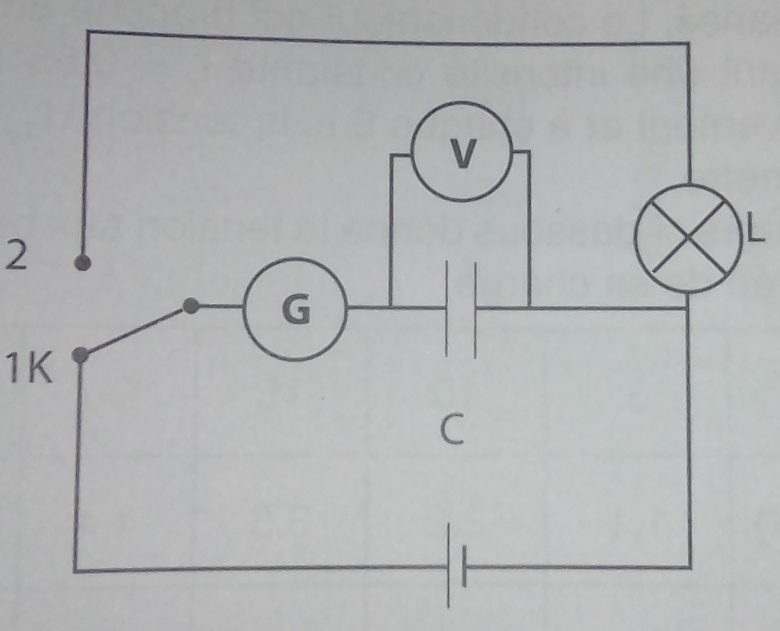

Vous réalisez le montage ci-dessous.
1) Définir un condensateur.
2) K en position 1
2-1) Décrire le fonctionnement du condensateur polarisé.
2-2) Donner la valeur de la tension indiquée par le voltmètre.
2-3) Calculer :
2-3-1) La charge Q du condensateur ;
2-3-2) L'intensité I du courant en fin de charge.
3) K en position 2
3-1) Décrire l'état de la lampe.
3-2) Explique pourquoi cet état.
3-3) Calculer l'énergie stockée par le constructeur.
Réponses
1) Un condensateur est un composant électronique capable de stocker de l'énergie électrique , il est composé de deux armatures séparées par une substance diélectrique (isolent).
Le diélectrique peut être l'air , le mica , le verre etc ...
2-1) Le condensateur polarisé est un composant électronique capable d'emmagasiner de l'énergie électrique. Il fonctionne seulement en courant continu sinon il sera détruit.
2-2) La valeur mesurée par le voltmètre est la tension U aux bornes du condensateur.
U= 10 V.
2-3) On a la charge ( C : la capacité du condensateur , U : la tension aux bornes du condensateur).
Application numérique :
(c : coulomb).
2-3-2) En fin de charge l'intensité du courant I = 0 A.
3-1) La lampe brille de plus en plus faiblement.
3-2) Car le condensateur se décharge.
3-3) L'énergie stockée E vaut :
Application numérique :
Bonsoir
Tout cela est correct. Bien noter qu'un condensateur chimique est polarisé. Si l'armature notée "+" n'est pas relié au pôle + du générateur, l'isolant du condensateur est détruit. Le condensateur explose.
