énergie potentielle électrostatique
Bonsoir
Au cour d une séance de travaux pratiques , les groupes d élèves de ta classe étudient le champ électrostatique E créé par deux plaques parallèle d une cuve rheograghique (voir figure ci contre)sur du papier millimétré comportant un système d axe (Ox)et (Oy)et avec lequel l étude a été réalisée , vous avez noté les valeurs des différences de potentiel (en volts)
Par rapport au point d origine(x=y=0):
Tu es membre d un groupe et tu est sollicité pour déterminer la valeur du champ électrostatique E
1/ définis
1/1 une ligne de champ
1/2 une ligne équipotentielle
2 trace les lignes équipotentielle a l échelle
Abscisses :1cm=>1cm
Ordonnée 1 cm=> 1 cm
3/
3/1 trace a la même échelle les lignes d champ
3/2 oriente ces lignes de champ
4 calculer la valeur du champ électrostatique
Réponse
1/1 une ligne de champ est une ligne continue . tangente au vecteur E et oriente dans le meme
Sens que lui
1/2 ligne équipotentielle
On l appelle ligne équipotentielle lorsque l ensemble des points ayant le même potentiel
Questions 1.1 et 1.2 exactes.
Tu connais peut être aussi la propriété qui relie les lignes de champ aux lignes équipotentielles.
Il te faut maintenant faire une figure très soignée qui fera apparaître d'abord les lignes équipotentielles puis les lignes de champ.
La figure obtenue te permettra de répondre à la dernière question.
Tu peux la recommencer !
Conserve seulement les axes Ox et Oy gradués de cm en en cm. Ne trace rien d'autre pour l'instant.
Le point O (0,0) est au potentiel 0V
Les points de coordonnées (0,1) et (1,0) sont au potentiel 2V . Ces deux points sont donc sur une ligne équipotentielle. Trace cette équipotentielle en utilisant une règle en te limitant à la zone comprise entre les axex Ox et Oy
Fais le même travail pour tous les points qui sont au potentiel 4V, puis ceux qui sont au potentiel 6V etc ...
Tu devrais ainsi obtenir une figure comportant (en plus des axes gradués) 5 lignes équipotentielles.
Poste ta figure pour vérification. On y placera les lignes de champ ultérieurement.
Bonjour
S il vous plait faite un exemple avec les points (0,1)et ( 1,0) sont au volt 2 V. Pour que je puisse placer les autres points
Les deux points de coordonnées (0,1) et (1,0) qui sont au potentiel 2V sont représentés sur la figure ci-dessous.
Tu as placé (correctement) 11 points.
Il y en a 21 à placer au total.
Il en manque donc 10
Et il faut tracer les lignes équipotentielles correspondant à 2V, 4V, 6V, 8V, 10V

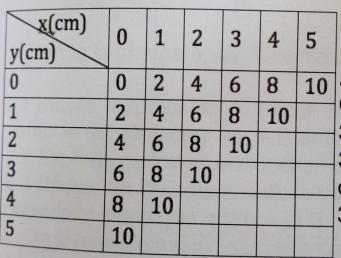

Les coordonnées des 21 points à placer avec pour chacun d'entre eux leur potentiel électrique sont donnés dans le tableau.
Exemple : Un des points à placer ( que j'appelle M ) a pour coordonnées en cm (2,1)
Le potentiel électrique V(M) en ce point est égal à 6V
Il semble que les potentiels du tableau soient exprimés en Volts.
Toutefois il se pourrait que ce soit des mV ou des kV
L'énoncé est muet à ce sujet.
Je ne vois guère de différences entre la figure contenue dans ton dernier post et celle que tu as publiée le 07-05-19 à 16:41
Il manque toujours 10 des 21 points à placer.
Il est inutile pour l'instant d'encombrer ton schéma avec des lettres.
Contente toi, dans un premier temps, de placer de manière parfaitement lisible les 21 points dont les coordonnées sont données dans l'énoncé.
Ci-dessous je répète ce que l'énoncé contient déjà mais que tu as l'air d'ignorer.
Liste des 21 points à placer (définis par leurs coordonnées en cm) :
(0,0) ; (0,1) ; (0,2) ; (0,3) ; (0,4) ; (0,5)
(1,0) ; (1,1) ; (1,2) ; (1,3) ; (1,4)
(2,0) ; (2,1) ; (2,2) ; (2,3)
(3,0) ; (3,1) ; (3,2)
(4,0) ; (4,1)
(5,0)
Très bien.
A chacun de ces points est associé un potentiel électrique dont malheureusement l'unité (mV, V, kV, ...) n'est pas précisée dans ton énoncé.
On supposera pour la suite que cette unité est le volt (V)
Avant d'aller plus loin, juste pour pour m'assurer que tu as bien compris, merci de me préciser :
a) La valeur du potentiel électrique du point dont les coordonnées sont (1,3)
b) Les coordonnées des 4 points ayant un potentiel électrique de 6V
Ok j ai compris malheureusement je dois rendre Le devoir c est après midi ,
Comment placer maintenant les lignes équipotentielle et les lignes de champs
A chacun ses contraintes :
A toi de gérer les délais pour rendre ton devoir,
A moi d'essayer de te faire comprendre la solution de ton exercice.
Si tu as compris, merci de répondre :
Avant d'aller plus loin, juste pour pour m'assurer que tu as bien compris, merci de me préciser :
a) La valeur du potentiel électrique du point dont les coordonnées sont (1,3)
b) Les coordonnées des 4 points ayant un potentiel électrique de 6V
