Énergie électrique mise en jeu dans un circuit
Posté par princesyb
| U (V) | 1,5 | 1,7 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 |
| I (A) | 0 | 0,03 | 0,1 | 0,29 | 0,5 | 0,71 | 0,92 | 1,1 |
En se référant au tableau ci dessus tracer la caractéristique tension-intensité de l'électronique
Puis en déduire E' et r'
Mes camarade de classe disent que E'=1,5V,ce qui me semble bizarre car mon prof m'a expliqué que pour déterminer E' il suffit de prolonger la droite croissante sur l'axe des ordonnées (c'est ce que j'ai fait aprés ma courbe est tombé sur une valeur E'=1,8V)
Es ce bien raison
Aussi pour calculer r' notre prof a dit qu'on peut prendre n'importe quelle valeur dés lors qu'on a (U2-U1)/(I2-I1)
r'=(2-1,5)/(0,1-0)
r'=5V
Ce que j'ai fait n'est pas pourtant faux
Mes camarades ont dit qu'ils sont presque tous trouvé 2,...
3,....
Ce qui est bizarre car mon prof m'a dit que les valeurs doivent être trés proche
Je ne vois pas où se trouve mon erreur
Svp aider moi à résoudre ce problème
J'ai devoir de Pc dans 2heure de temps plus tard
🙏🙏🙏🙏🙏🙏🙏🙏🙏🙏🙏🙏🙏
Mon devoidevoir est passé mais quand même j'ai toujours besoin de quelques éclaircissements
SVP
Je stress à mort
Je pense tout le temps au devoir
Bonjour.
Citation :
mon prof m'a expliqué que pour déterminer E' il suffit de prolonger la droite croissante sur l'axe des ordonnées

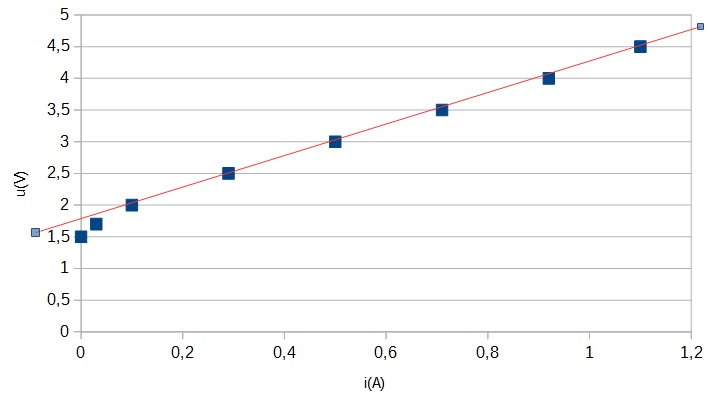

C'est effectivement la bonne technique, mais la caractéristique n'est linéarisable que que pour les valeurs de la tension supérieures à 2 V (cf schéma ci dessous).
mon prof m'a expliqué que pour déterminer E' il suffit de prolonger la droite croissante sur l'axe des ordonnées
Dans ces conditions, la fcém E' déterminée graphiquement est bien voisine de 1.8 V.
Quant au calcul de la résistance interne...
Citation :
notre prof a dit qu'on peut prendre n'importe quelles valeurs dès lors qu'on a (U2-U1)/(I2-I1)
...oui, c'est bien ce qu'il faut faire, mais il faut veiller à choisir des points effectivement situés sur la droite tracée (même si ces points ne correspondent à aucune des mesures qui ont été réalisées).
notre prof a dit qu'on peut prendre n'importe quelles valeurs dès lors qu'on a (U2-U1)/(I2-I1)
Ici, on peut prendre par exemple deux des points du tableau de valeurs :
I1 = 0.29 A U1 = 2.5 V
I2 = 1.1 A U2 = 4.5 V
On obtient alors : r' = (4.5 - 2.5) / (1.1 - 0.29) = 2 / 0.81 = 2.47
2.5
Retenez que cette façon de faire est une pratique courante en physique.
Si, à l'issue d'une étude expérimentale, on obtient une représentation graphique dans laquelle les points se placent sensiblement selon une droite, on trace alors la "meilleure" droite possible, càd la droite qui passe par le maximum de points et qui en laisse de côté certains.
On dit qu'on réalise ainsi un "lissage", càd qu'on considère que le modèle mathématique, fonction affine, décrit correctement le phénomène physique dont on a fait l'étude expérimentale.
Ici le modèle U = 1.8 + 2.5 I, est tout à fait compatible avec le récepteur étudié pour I
[0.1 A ; 1.1 A]
OK ?
Donc ce que j'ai trouvé pour r' est faux
Tout ça à cause de l'on prof qui m'a dit qu'on peut prendre n'importe quel valeur
Donc si de fais
delta U =2-1,5=0,5
dela I=0,1-0=0,1
r'=5V
C'est faux?
Moi je suis revolté d'avoir faussé
À cause de cela j'aurais 0 dans cet exercice de mon devoir
Citation :
Donc si je fais
delta U =2-1,5=0,5
dela I=0,1-0=0,1
r'=5V
Oui, car les deux points choisis ne sont pas situés sur la droite U = f(I).
Donc si je fais
delta U =2-1,5=0,5
dela I=0,1-0=0,1
r'=5V
Citation :
Vous pouvez m'indiquer qu'elle a été mon erreur
Relisez bien ce que je vous ai écrit dans mon premier message et vous verrez ce qu'il faut faire et ce qu'il ne faut pas faire.
Vous pouvez m'indiquer qu'elle a été mon erreur
Citation :
À cause de cela j'aurais 0 dans cet exercice de mon devoir
Non, je ne pense pas que vous aurez 0, la technique que vous avez mise en oeuvre est correcte, seul le choix des points est à revoir et puis les valeurs de E' et r' dépendent de la droite que vous avez tracée.À cause de cela j'aurais 0 dans cet exercice de mon devoir
J'ai oublié ça !
Citation :
Tout ça à cause parce que mon prof m'a dit qu'on peut prendre n'importe quelles valeurs
...à condition toutefois que ces valeurs soient associées à des points situés sur la droite modélisant le fonctionnement du récepteur.Tout ça à cause parce que mon prof m'a dit qu'on peut prendre n'importe quelles valeurs
Citation :
je voulais savoir comment faire des courbes
Il faut disposer d'un tableur genre Excel de Microsoft ou autre (à noter que la suite Libre Office est téléchargeable gratuitement tout comme Open Office).
je voulais savoir comment faire des courbes
Je profite de ce dernier post pour vous rappeler les règles de politesse en vigueur sur le site Ile de physique. Je ne vois en effet dans vos demandes ni salutations, ni remerciements ; cela n'incite pas à vous répondre rapidement.
Au revoir.
Vous avez anticipé sur ma réponse
Contrairement ce que vous pouvez pensé moi je remercie toujours ceux qui m'aident
Et je suis désolé de ne pas avoir salué lors de mon premier message .Jétais tellement préoccupé de ce que j'avais fait dans mon devoir que j'en ai oublié les réglerégles de politesse
À savoir que c'est la première fois que ça m'arrive,en regardant tous mes messages postés sur ce site je suis trés poli envers Les gens
Bon
AU REVOIR et encore MERCI
🎊🎉💐🎓👑
