Bonjour, non sa ira je pense. J'ai eu deux nouveau exercice, je pense qu'ici c'est pareil que sur l'ile des maths, UN TOPIC = UN EXERCICE ?
alors voici mon 1er exo :
E=10V ; Vbm=5V ; I1=0.1A ; R2=100
; R4=50
Alors voilà les questions (en français traduit par moi meme) :
1) Notez les differences potentielle.
2)Donnez I1 en terme de I2 et I3
3)determiner les relations entre les diffrences potentielles dans le réseau MABM et MBCM.
4) Calculer R1
5) Calculer I2
6) Calculer I3
7) Calculer Ucm
8) Calculer R3
Voilà mes réponses ( ce que j'ai réussi à faire )

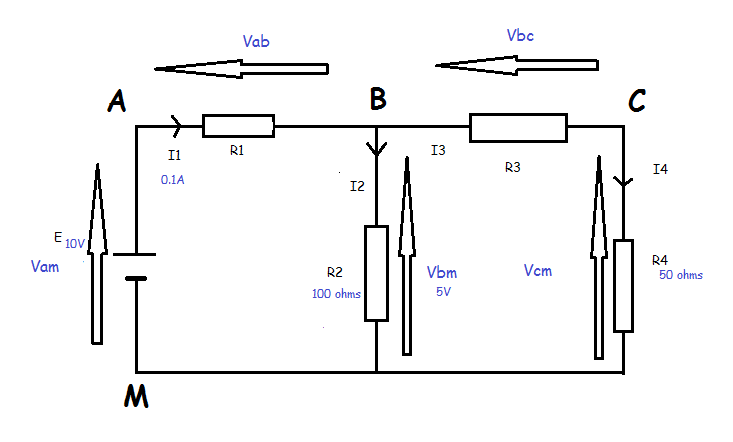

1) Voir piece jointe
2) I1+I2+I3=0
3) MABM = Vma - Vab - Vbm
MBCM = - Vbm - Vbc - Vcm
4) Vma-Vab-Vbm = 10V-Vab-5V
Vab=10V-5V=5V
U = R*I R=U/I R1=5/1000 = 0.005
5)
6)
7)
Merci de bien vouloir m'aider.
*** message déplacé ***
Bonjour,
Puisque Un topic = un exercice, pourquoi postes-tu un deuxième exercice dans le premier topic ?
___________
Question 1
I4 est inutile, c'est tout simplement I3
Question 2
Non
I1 - I2 - I3 = 0
ou encore
I1 = I2 + I3
Question 3
UAM = VA - VM = (VA - VB) + (VB - VM) = UAB + UBM
UBM = VB - VM = (VB - VC) + (VC - VM) = UBC + UCM
Question 4
UAB = R1.I1
R1 = UAB / I1 = 5 / 0,1 = 50
Bonjour. bah comme vous avez à moitier suprimer mon premier exo je pensais que c'etait bon
euh ... pourriez vous me donner des explications avec les réponses svp ?
Je l'ai corrigé hier avec mon professeur.
