Électrostatique
Quatre charges électriques ponctuelles identiques q , sont placées sur les sommets ABCD d'un carré d'arête a.
1- Donner les caractéristiques du champ électrique crée
a-) Au centre du carré;
b-) Au milieu d'arête
On donnera pour chaque champ résultant la direction, le sens et le module et on fera un schéma pour chaque cas
2- Quelles charges électriques faut-il placer au centre du carré pour annuler le champ au milieu d'une arête ?
On donne: a= 10cm ; q=1Mc
Bonsoir !
On attend de savoir tes idées sur cet exercice, afin de pouvoir t'aider efficacement.
Es tu certain que q=1MC ( 1 Méga coulomb = 106 Coulomb ! )
J'ai essayer de faire la figure
Mais je n'arrive pas à déterminer les caractéristiques du champ électrique
Question 1a)
Tu dessines un carré ABCD et son centre M
Tu places les quatre charges de 1µC en A,B,C,D
Chaque charge crée en M un champ électrique représenté par un vecteur dont les caractéristiques doivent être indiquées dans ton cours.
Une fois les 4 vecteurs vecteurs placés, il reste à déterminer le vecteur résultant qui est la somme vectorielle de ces quatre vecteurs.
Si tu postes ton schéma je te dirai ce que j'en pense.

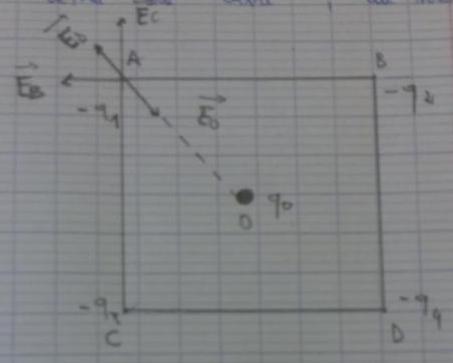

Ton schéma, peu lisible,flou et mal orienté est faux.
Question 1a) :

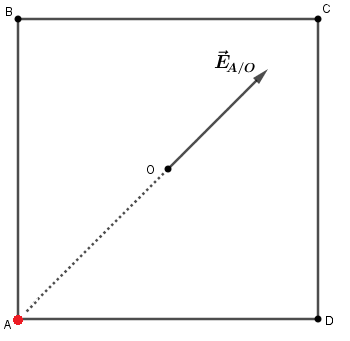

Sur le schéma ci-dessous j'ai représenté :
a) Le carré ABCD et son centre O (pour lui donner le même nom que sur ton schéma)
b) La charge de 1µC placée en A ( C'est le point rouge )
c) Le vecteur champ électrique créé en O par la charge A
Ce vecteur a son origine en O il a la direction de AO (donc aussi celle de OC) et le sens de A vers O (donc aussi celui de O vers C) .
Son module est pour l'instant inconnu, mais cela n'a pas d'importance pour cette question.
Il te faut compléter ce schéma en plaçant les autres charges ( en B, C et D ) et en construisant les vecteurs champ électriques correspondants.
La réponse à la question posée apparait alors évidente !
