Niveau première
electronique tansion
Posté par chrismas

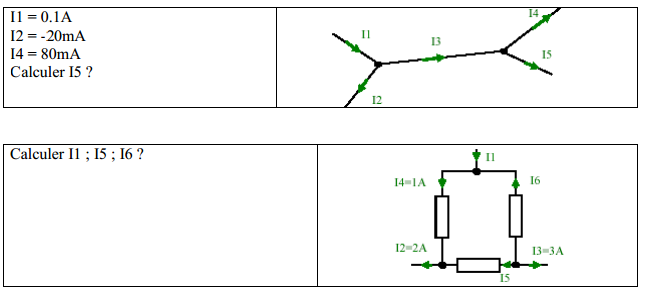

bonjour j'ai un exercice d'électronique mais je ne sais pas trop comment m'y prendre
Merci de bien vouloir m'aider
Bonjour.
Ces exercices sont des applications directes de la loi des noeuds.
Commencez par étudier le paragraphe de votre cours (ou de votre livre) qui s'y rapporte.
Au revoir.
Application directe du cours.
Tu devrais y arriver sans aide.
a)
i1 = i2 + i3
i3 = i4 + i5
0,1 = -0,02 + i3
i3 = 0,12 A
0,12 = 0,08 + i5
i5 = 0,12 - 0,08
i5 = 0,04 A (soit 40 mA)
-----
b)
i1 + i6 - i4 = 0
i4 + i5 - i2 = 0
-i6 - i3 - i5 = 0
i1 + i6 - 1 = 0
1 + i5 - 2 = 0
-i6 - 3 - i5 = 0
i5 = 1 A
i6 = -4 A
i1 = 5 A
-----
Sauf distraction.
