Bonsoir, j'ai fais 2 exercices et j'aimerais savoir si mon raisonement et mes réponses sont correctes. Enfait la plupart du temps j'applique la formule Wel = Wg-Wj:
Exercice1: Un circuit comporte une pile ( E = 9V et r = 1 ohm)en série avec une résistance de valeur r = 10 ohm. Exprimer littéralement puis calculer:
a. l'intensité du courant dans le circuit et la tension aux bornes de la résistance
b. la puissance dissipée par effet Joule dans la résistance
c. la puissance dissipée par effet Joule dans le générateur
d. la puissance électrique fournie pas générateur
e. la puissance électrique engendrée d'origine électrochimique
Mes résultats:
a.Je trouve grace a la formule I= (E-RI)/R = 4.5A
b.Wj = R' I2 = 202.5W
c.Wj = 20.25 W (j'utilise la même formule que pour le a)
d.Wel = Upn * I = Ei-RI2= 20.25W
e.Wg = Wel + Wj = 40.5W
Est-ce que mes résultats et surtout mes raisonnements sont bons?
Exercice2: Un générateur de f.e.m E=6V et de résistance r = 2 ohm est asocié en série avec un électrolyseur de f.c.e.m E' = 2V et de résistance r' = 0.1 ohm
1.calculer I grace a l'expression I=(E-E')/(r+r')
2.Exprimer littéralement puis calculer:
a. la puissance électrique engendrée par le générateur
b. la puissance disponible aux bornes du générateur et reçue par l'élecrtolyseur
c. la puissance électrique utile, utilisée pour réaliser des transformations chimiques
3. calculer le rendement de l'électrolyseur.
Mes résultats:
1. I= 1.90A
2a. Wg = Wel+ Wj = Upn*I+rI2= (E-rI)*I+rI2= 9.42W
2b.Wel = Wg-Wj = Wg-r*I2= 2.2W
2c.Wu = Wel-Wj = Wel-r'*I2 = 1.84W
3.n(rendement)= Wu/Wel = 0.84 soit 84%
Encore une fois pouvez vous me dire si mes résonnements sont bons?
Merci d'avance et très bonne soirée à tous.
Bonsoir,
Dans le première exercice pour le calcul de l'intensité, tu as remis l'intensité, là je ne comprends pas.
D'autre part, fais bien la différence entre la résistance du générateur et la résistance du conducteur parce que tu as mis R, mais je ne sais pas ce que c'est.
Skops
bonjour
pour le 1er exo
si tu appliques la loi des mailles tu trouves:
E-ri=RI
donc I=E/(r+R)
Oui c'est cette formule que j'applique et je trouve I=4.5A
"D'autre part, fais bien la différence entre la résistance du générateur et la résistance du conducteur parce que tu as mis R, mais je ne sais pas ce que c'est."
Pour moi R c'est la résistance du générateur et R' celle de la résistance.
Mes claculs sont ils corectes?
Merci et bonne matinée
Ex1.
Avec r la résistance interne de la pile et R la résistance dans le circuit extérieur.
a)
E = (r+R).I
I = E/(r+R)
I = 9/(1+10) = (9/11) A = 0,818 A
---
b)
P = R.I²
P = 10.(9/11)²
P = 6,69 W
---
c)
P = r.I²
P = 1*(9/11)²
P = 0,67 W
---
d)
P = (E-rI).I
P = (9-1*(9/11))*(9/11)
P = 6,69 W (la même qu'en B évidemment)
---
e)
P = E.I
P = 9*(9/11) = 81/11
P = 7,36 W
-----
Sauf distraction.
Ha d'accord c'est que je me suis trompé sur la formule de départ...
Effectivement ça risquait pas de amrcher apres...
Merci beaucoup je vais essayer de réfléchir sur ces réponses et également recommencer l'exercice 2 car je parie qu'il n'est aps plus juste.
Ex 2.
1)
I = (E-E')/(R+r)
I = (6-2)/(2+0,1) = 4/2,1 = 1,9 A
-----
2)
a) (Pas clair de savoir ce qui est demandé ici, je présume que c'est la puissance chimique).
P = E.I
P = 6*1,9 = 11,4 W
---
b)
P = (E-rI).I
P = (6 - 2*1,9)*1,9 = 4,16 W
---
c)
P = (E-rI).I - r'I²
P = 4,16 - 0,1*1,9²
P = 3,80 W
---
d)
Rendement = 3,80/4,16 = 0,91, soit 90 %
-----
Sauf distraction.
Merci beaucoup pour ces corrections, pour l'exo 2 j'aurais jamais trouvé ça tout seul.
Bonne journée a tous et encore merci J-P!
pourquoi dans l'enoncé de l'exo 1 , il y a 2 resistance r= 1ohm et r = 10ohm merci de votre reponse
e)
P = E.I
P = 9*(9/11) = 81/11
P = 7,36 W
J-P merci mais je ne comprend pas la reponse e de lexo 1 quel est cette formule?
La puissance électrique d'origine électrochimique est la puissance totale fournie par la pile, soit la puissance qu'elle fournit pour le circuit extérieur + la puissance dissipée par effet Joule à l'intérieur de la pile.
Cette puissance est donnée par P = E.I
-----
pour la puissance engendré tu me dit que la formule est P = E.I mais comment fait on popur la trouvé, tu me dit c'est la puissance qu'elle fournit pour le circuit extérieur + la puissance dissipée par effet Joule à l'intérieur de la pile.
, Peut tu me faire la demonstration merci
pour lexo 2 ---
b)
P = (E-rI).I
P = (6 - 2*1,9)*1,9 = 4,16 W
---
c)
P = (E-rI).I - r'I²
P = 4,16 - 0,1*1,9²
P = 3,80 W
je comprend pas les formule pourrais tu m'expliaquer en me donnant tout merci
Bonsoir
Une réaction d'origine éléctrochimique se passe à l'interieur de la pile.
Cette réaction va engendrer une puissance éléctrique. (EI)
Seulement, une partie de cette puissance va être disspé par effet joule car la générateur possède une résistance interne (eI²).
La puissance réellement delivré est donc UI
Skops
De même, la loi d'ohm pour un electromoteur se décompose en 3 parties
Et c'est la que je tombe pas d'accord avec JP parce qu'on a pas la même formule.
Skops
Cà c'est formidable Skops, tu viens de découvrir le mouvement perpétuel, tu vas être riche.

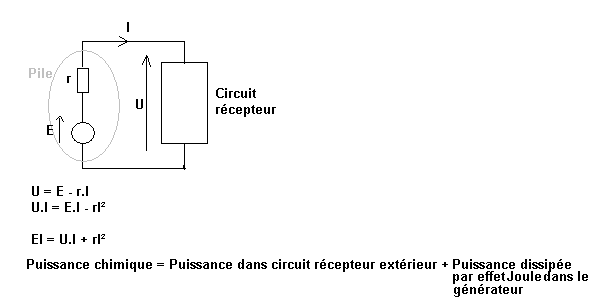

Dans le cas d'un générateur de force électromotrice E et de résistance interne r: (voir dessin).
