Bonjour,

Tout d'abord, une fiche du site qui peut s'avérer utile pour les révisions (il y en a deux autres sur le chapitre) : Les récepteurs

Deux méthodes :

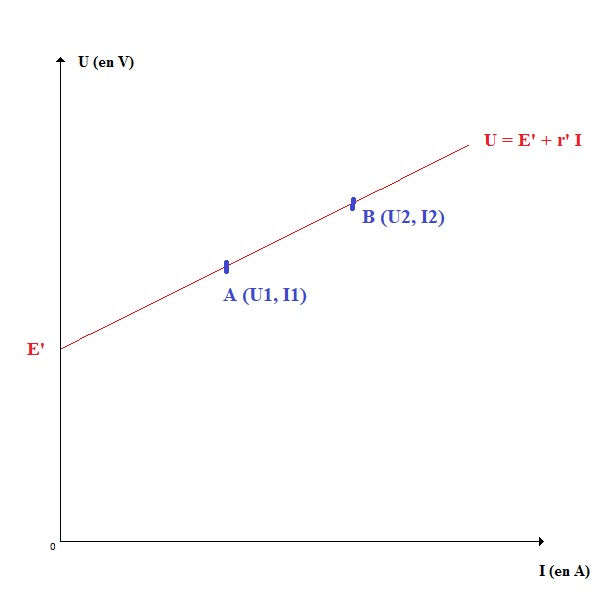

1) Méthode graphique :



avec ta calculatrice ou un logiciel, tu peux déterminer l'équation de la droite et donc E' et r' (interpolation linéaire).

2) Méthode analytique : système de deux équations à deux inconnues :

U1 = E' + r'.I1
U2 = E' + r'.I2

Une chose étrange sur les données fournies : quand I augmente, U diminue ce qui n'est pas cohérent avec la caractéristique d'un récepteur type moteur ou électrolyseur ...

Bonjour,
Merci pour ta réponse et pour ta fiche, ça me sera utile pour la suite!
J'ai relu mon énoncé et les données sont "correctes"...
Du coup en rendant le problème plus cohérent, donc en prenant U1=152V et I1=15A, U2=148V et I2=10A, j'ai:

1) E'=140V et r'=0.8
3) pour cette question je refais un système ? Avec U=R.I et U=E'+r'I ?

c'est clair que je préfère également les données dans ce sens, c'est physiquement plus acceptable quand on regarde la caractéristique d'un moteur

Pour la question 3, tu as déterminé en question 1 l'équation de la caractéristique du moteur, il faut donc s'en servir en remplaçant l'intensité par la valeur proposée

Pour la question 3 je trouve une intensité négative I=-50A
Est-ce juste?

Ton exercice est vraiment bizarre, si U = E' + r'I

si E' = 140 V on ne peut pas avoir une tension à 100 V

U(I) E' ...

Ce que tu me dis me rassure (et en même temps pas du tout )
Ce sont des exercices tirés d'annales de ce fameux concours que je présente.... Ca promet

Là je ne suis pas contre l'intervention d'un autre membre, quelque chose doit nous échapper ...

A moins ce ça ne soit pas un moteur ...

Bon passons.. c'est pas grave.
Pour la question 2, je vois mal comment je peux dessiner un modèle de Thévenin en n'ayant qu'un moteur et une résistance interne. Je peux le dessiner mais j'ai l'impression de refaire la même chose en remplaçant les noms de mes composants..

Puis pour la question 4, larguée complètement.

Je me demande s'il ne faudrait pas qu'on considère qu'il s'agit d'un générateur pour être plus cohérent avec les données fournies ...

De cette façon 1 et 3 deviendraient plus aisées.

Question 2 : E' et Ri en série avec une tension U à leurs bornes

Question 4 : c'est une définition à connaître

Si je reprends l'exo sans rien changer, donc en gardant les valeurs de U1, I1, U2, I2 et en considérant mon moteur comme un générateur () j'ai:

1) j'obtiens E'=160V et r'=0.8
3) j'obtiens I=75A
2) c'est ce que j'ai dessiné en modèle initial, mais qu'en est il du modèle de Thévenin?
4) Icc=E0/Ztotal et vu que je n'ai qu'une résistance interne j'ai Icc=160/0.8=200A

Si on suppose que c'est un générateur (cet exercice me rend chèvre) :

1. OK

2. OK

3. Poste ton schéma et je te confirme ça :

extrait de la FAQ du forum :

Q05 - Puis-je insérer une image dans mon message ? Comment faire ? Quelle image est autorisée ?

Vous souhaitez ajouter une image ou un pdf à votre message . Veuillez obligatoirement respecter ces règles :

Énoncé d'exercice ou de problème :

Pour les énoncés courts (moins de 5 lignes sur une feuille A4) :
La recopie est obligatoire.
L'option d'attachement d'image n'est donc à utiliser que pour représenter une figure, un tableau ou un graphique, pas du texte !

Pour les énoncés longs  :
Les 5 premières lignes sont à recopier pour aider l'archivage des sujets sur le site.
Cela fait, l'énoncé dans sa totalité, pourra alors être joint en image (choisir Img) ou en pdf (choisir Pdf ) mais dans le respect des droits d'auteurs en vigueur. Pour les pdf, merci d'en préciser la source.

Recherches (même non abouties) de l'exercice :
Elles doivent être obligatoirement recopiées, et ce, dès la demande d'aide.
L'option d'attachement d'image n'est donc à utiliser que pour représenter une figure, un tableau ou un graphique, pas du texte !
Les formats autorisés sont exclusivement les suivants : gif, jpg, jpeg, et png. La taille d'un fichier est limitée à 2 MO maximum pour une image et à 500 ko pour un pdf.

Le non respect de ces règles entraînera la suppression du contenu de votre sujet (même si des réponses ont été apportées) et éventuellement la suspension de votre compte !

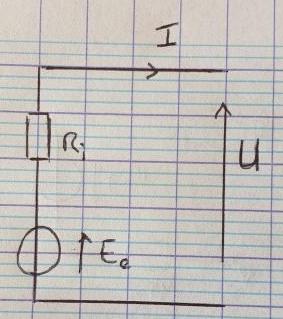

Voici mon schéma initial

OK pour un générateur

Il faudra bien le préciser sur la copie

Oui sinon E0 dans l'autre sens.. Mais pour cette question 2 je m'arrête là ? Un modèle de Thévenin ne doit pas faire apparaître Rth et Eth ?

Non ton schéma est correct en convention générateur

Tu les as ici immédiatement tes Eth et Rth

Impeccable ! Je te remercie grandement

On peut aller se reposer!

Bonne fin de journée

Je t'en prie, si tu as un jour le fin mot de cet exercice, reviens m'en faire part

A une prochaine fois !
