Bonsoir,veuillez bien m'aider à resoudre cet exercice et merci d'avance!
Au cours d'une séance de travaux pratiques, on détermine les paramètres (E, r) d'une pile de 4,5V en traçant sa caractéristique intensité - tension.
1.- Proposer un montage électrique pour tracer cette caractéristique. On dispose de la pile,
d'une résistance variable (0-100 ; 2 A max), de deux multimètres et d'un interrupteur.
Faites apparaître sur ce circuit les deux bornes de chaque multimètre, la flèche de la tension
mesurée ainsi que l'intensité du courant.

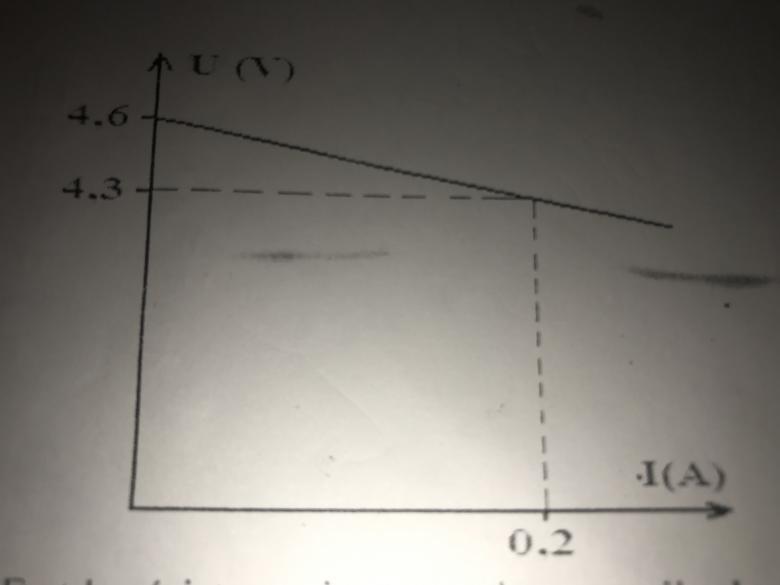

1) On a obtenu les valeurs et la courbe suivantes :
-En déduire la force électromotrice E et la résistance interne r de cette pile. Justifier.
2) Pour une tension U = 4,21 V, déterminer :
a. La puissance électrique fournit au circuit extérieur.
b. La puissance chimique transformée en puissance électrique.
c. La puissance dissipée sous forme d'effet Joule dans la pile.
3) Faire un schéma énergétique montrant les transferts d'énergie s'effectuant au niveau de la pile.
Re-bonjour.
Cet exercice est une application directe du cours ; commencez donc par l'étudier.
Nous attendons vos propositions.
À plus.
Puissance électrique fournie au circuit (puissance utile) : P = UI
Puissance chimique (puissance totale) : Pch = EI
Puissance dissipée par effet Joule (puissance perdue) : PJ = rI2
Normalement, la puissance fournie ça devrait etre ce qui a été utile et ce qui s'est dissipé non ?! Je ne comprends pas!
