Niveau première
Electricité
Posté par saturnelick
Bonjour de l'aide svp

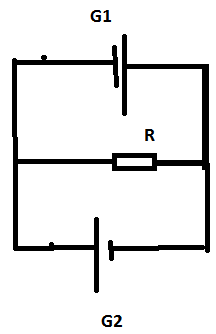

(E1= 40V; R1= 4ohm) ; (E2=10V; R2=1ohm) et R= 3,2ohm
Calculer l'intensité du courant dans chaque branche
Merci d'avance

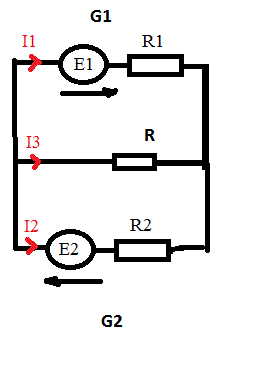

***Image recadrée***
E1 - R1.I1 = - R.I3 = -E2 - R2.I2
40 - 4.I1 = -3,2.I3 = -10 - 1*I2
On a donc le système :
I1 + I2 + I3 = 0 (loi des noeuds)
40 - 4.I1 = -3,2.I3
3,2.I3 = 10 + I2
Ce système résolu donne :
I1 = 10,78 A
I2 = -6,863 A
I3 = 0,9804 A
A arrondir ?
... Evidemment les signes trouvés pour les courants dépendent des sens des flèches choisis sur le schéma.
Recopier sans comprendre est inutile.
Sauf distraction.
