Electricité
Bonjour,

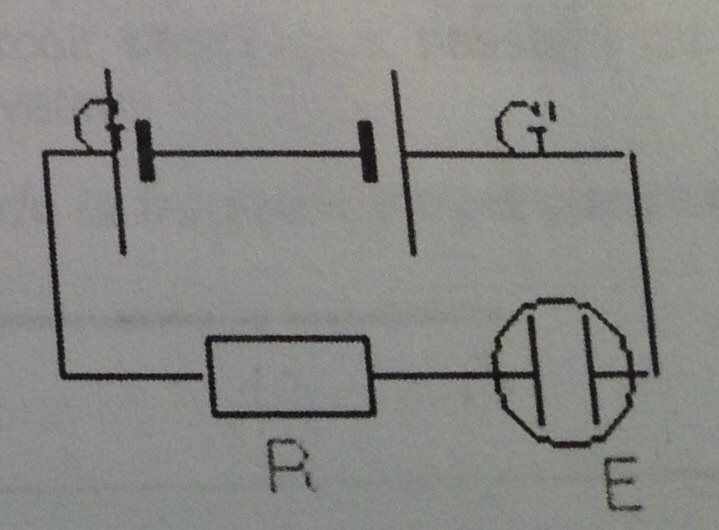

Voici en pièce jointe mon exercice avec le schema fournit.
J'ai utilisee la loi de Pouillet pour repondre a la question, le problème c'est que je ne trouve pas la bonne reponse.
Voici ce que j'ai fais:
I = (somme des E - somme des E' ) / somme des r
Ca me donne I = (12+50-2 )/(2+5+10+3) = 3A
Dans la correction c'est écrit
I= (50-12-2)/(2+5+10+3)=1.8A
Je ne comprends pas mon erreur. J'avais pourtant bien respecté la formule de départ il me semble ... Pour moi somme des E c'était un générateur et E' l'electrolyseur car il possedait une fcem .
Je vous remercie d'avance
G est un générateur de tension de Fem E=12V et de résistance interne r=2.0 ohm.
G' est un generateur de tension de Fem E'=50V et de résistance interne r' = 5.0 ohm
Le conducteur ohmique a une résistance R=10 ohm
E est un électrolyseur de Fcem É'' = 2.0 V Ét de résistance r'' = 3.0 ohm
Question: quelle est l'intensité du courant dans le circuit?
Bonsoir en fait G et l'électrolyseur sont des E'
Donc
E = 50V et des E'= 12+2 soit 14V
d'où I= 36/20 = 1.8A
On se donne un sens positif arbitraire pour I, dirigé de la gauche vers la droite.
Quand on traverse une source du - au + (ou dans le sens de la flèche, suivant un autre modèle des sources)
E dans le cas contraire on a une E'.
Dans le cas du circuit, on se doute que c'est G' qui va imposer le sens du I.
Une E pousse un courant dans le sens positif choisi.
Une E' tend à pousser un courant dans le sens négatif(=sens contraire au sens positif choisi)
Quand vous dites "qu'on s en doute que c'est G'" on s'en doute car c'est lui qui a la Fem la plus élevée ?
