Bonjour Swenja,

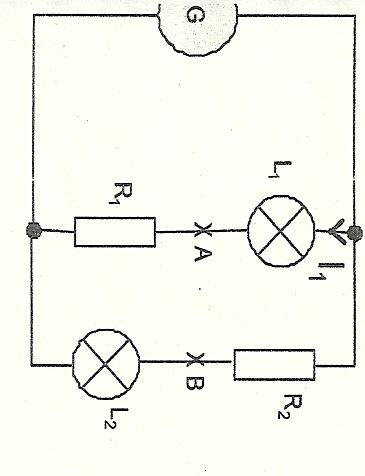

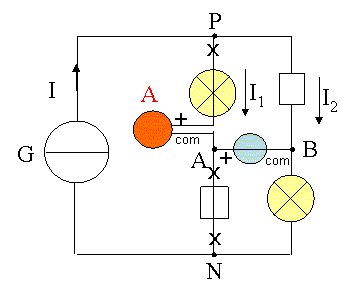

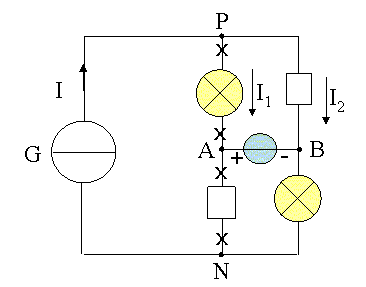

1 - un amperemetre se branche toujours en serie avec l'element dans lequel passe le courant a mesurer. Il faut donc le placer entre les points P et N (voir mon schema ci-dessous). Il y a quatre endroits possibles, que j'ai marques par la croix x. Dans chacun des cas, il faut couper le circuit, faire entrer le courantdans l'amperemetre par la borne + et le faire sortir par la borne com. Voir le schema 2, ou je l'ai place a la sortie de L1 mais avant le point A.

2 - Il suffit de relier le voltmetre aux points A et B. Un voltmetre se place toujours en derivation dans un circuit, donc il n'y a jamais besoin de faire une coupure (comme pour l'amperemetre) pour le brancher. Par definitioon, U_AB veut dire V_A - V_B. La borne + du voltmetre doit etre mise en A, et sa borne comm en B.

3 - Dans ce montage, U_AB peut etre positive, negative ou meme nulle. Tout depend des valeurs des resistances R1 et R2, ainsi que de celle des lampes L1 et L2.
Prenons un exempls, en supposant que R1 = R2 = R et que les lampes L1 er L2 sont identiques, de resistances RL.
a) si RL < R, alors V_A est plus grand que V_B et U_AB est positif.
b) si R > RL, c'est le contraire.
c) si R = RL, alors U_AB est nul.
