Eléctricité...
Bonjour a tous!
Eh oui c'est encore moi et j'ai encore un problème sur un exercice d'éléctricité..
Les trois conducteurs ohmiques du circuit ci-dessous reçoivent la même puissance P = 20 W.
Le générateur a une fem E = 12 V et unbe résistance interne négligeable.
a. Calculer l'intensité I du courant délivré par le générateur.
b. Calculer la tension aux bornes de chaque conducteur.
c. Quelles sont les valeurs des trois résistances?
d. Pouvait-t-on affirmer que R2=R3sans calcul?
Donc voici mes réponses :
a. : P = E x I
I = P/E
I = 20/12
I = 1,6 A
b. : P = U x I ?Faut-t-il utiliser cette formule?
U = P/I
U = 20/1,6
U = 12,5 V ???
c. : La je ne sais pas trop comment faire...
Faut-t-il utiliser la proprièté qui dit que :
*soit conducteurs ohmiques en série alors Réq = R1+ R2
*soit conducteurs ohmiques en dérivation alors Réq = 1/R1+ 1/R2
Si c'est bien cette proprièté je ne vois pas comment l'utiliser.
d. : Je ne vois vraiment pas...
Si quelqu'un pouvait me corriger et me donner des conseils, des explications...Merci d'avance.
Re - bonsoir,
Trois conducteurs ohmiques reçoivent la même puissance de 20 W
Quelle est la puissance fournie par le générateur ?
De l'imagination ! !
Il y en a un dans la branche parcourue par le courant i1 et un autre dans la branche parcourue par le courant i2 (selon toute probabilité !)
De l'imagination pour résoudre un pb d'accord, mais s'il en faut pour reconstituer le texte du pb ça devient hard !!! Ton hypothése (selon toute probabilité) ne m'avait pas échappé mais pourquoi ne pas être précis dés le sujet puisqu'on demande de la précision dans la réponse ... 68 que ne te ferons nous pas endosser
))
Je travaille par ailleurs avec cette élève ; j'apprécie pour ma part son effort dans la présentation et du texte et des figures. Sachant la difficulté de faire une figure, je lui pardonne l'oubli de deux rectangles marrons...
Cordialement

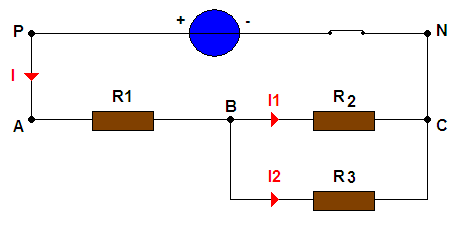

Oula la...
oui effectivement...
J'ai oublié le deux autres résistances...
Qu'est qu'on va faire de moi...
"Trois conducteurs ohmiques reçoivent la même puissance de 20 W
Quelle est la puissance fournie par le générateur ?"
ça c'est une bonne question posée par Coll...
Te fais pas de bile rainbow123 on fera surement de toi un bon ou une bonne physicien(ne) si tu réponds à cette pertinente question !
"Quelle est la puissance fournie par le générateur ?"
Pgénérateur = PR1 + PR2 + PR3?
Pgénérateur = 20 x 3 = 60 W?
D'accord j'ai compris..
Pour la question 3...Je dois utiliser le fait que les résistance R2et R3 sont en dérivation?
a) I = P/U = 5 A
b) I =I1 + I2
I1 = I2 car Pr1 = Pr2 = Vbc*I1 = Vbc*I2 d'ou I1=I2 =2,5 A
Uab = 20 /5 V =4 V
Ubc = 20 / 2,5 = 8 V
c) R = U / I
R1 = Uab / I
R2 = Ubc / I2
Peut-etre pas le plus élégant ...
Ca ca marchais pas :
Pgénérateur = PR1 + PR2 + PR3?
Pgénérateur = 20 x 3 = 60 W?
Je me suis encore trompée je voulais dire pour la question d."Je dois utiliser le fait que les résistance R2et R3 sont en dérivation"?
Ok
Et pour la d. avec quel information il faut que je m'appuie pour dire si on pouvait affirmer que R2 = R3 sans calcul??
Elle sont en dérvation?
A ok!!
