Bien le bonjour et merci de répondre a ma demande

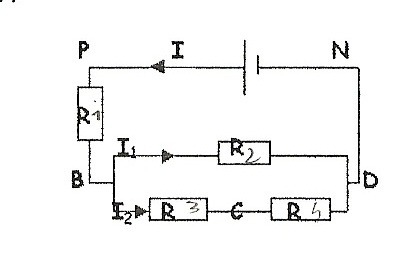

Voila on me pré sente ce circuit et on me demande:
Donnée: Upn=12V
1)exprimer en fonction de R,la résistance équivalente à l'association des 4 resistors.
je ne suis pas sur de mon résultat:
R=r1+((r2+r3+r4)/r2(r3+r4))
Pouvez vous m'aider?
merci d'avence
dans la branche parcourue par I2 tu as R = 2R
Dans la branche parcourue par I1 tu as R = R
Ces deux branches étant en dérivation, la résistence équivalente est de:
1/R(I1+I2) = 1/2R +1/R
1/R(I1+I2) = 3/2R
R(I1I2) = 2R/3
La branche I1+I2 est en série avec la branche parcourue par I.
Donc la résistance totale dans ce circuit est:
Rtotal = R1+R(I1I2) = 3R/3 + 2R/3 = 5R/3
(sauf erreur)
merci beaucoup pour votre rapiditée
Mais dans ce cas la résistance ne dépend pas de r1 r2 r3 r4?
pourquoi das votre résultat aucune de ces résistance n'apparait?
(bonjour désolé, j'ai oublié^^)
Euh sauf si je suis complètement à côté de la plaque, je pense que toutes ces résistances ont une valeur commune R (c'est bien toi qui a rajouté les indices 1,2,3 et 4 n'est-ce pas?).
Enfin l'avis d'un prof ou d'un correcteur serait bienvenu.
Bonjour,
Pour moi, et en fonction de la question, les résistances ont la même valeur commune R.
Cordialement,
RLE
ensuite je trouve que I=12/(5r/3)
et on me demande de calculer la tension au bornes de chaques(Upb Ubd Ubc) résistors et de vérifier que les valeurs sont indépendantes de la valeur R.
Pour I c'est bon grâce à la loi d'ohm. Tu peux encore simplifier l'expression
I = 12/(5r/3)
I = 36/5r
Et tu utilises de nouveau la loi d'Ohm je pense, et tu devrais obtenir des résultats différents en fonction de I, ou I1 ou I2. Ce qui te montre que seule l'intensité est ici responsable de la vatiation de tension aux bornes de chaque dipole
L'énoncé a l'air trafiqué.
La résistance équivalente est celle que j'ai donnée.
Req = R1 + [R2(R3+R4)/(R2+R3+R4)]
Si R1 = R2 + R3 + R4 = R, alors :
Req = R + [R(R+R)/(R+R+R)] = R + (2/3)R = (5/3)R
A toi de connaître l'énoncé exact
-----
Alors c'est facile:
Req = (5/3)R
I = 12/Req
I = 12/((5/3)R) = 7,2/R
I1 = 4,8/R
I2 = 2,4/R
U(PB) = R * I = R * 7,2/R = 7,2 V
U(BD) = R * I1
U(BD) = R * 4/8/R = 4,8 V
Ou autrement U(BD) = 12 - U(PB) = 12 - 7,2 = 4,8 V
U(BC) = R * I2
U(BC) = R * 2,4/R = 2,4 V
-----
Sauf distraction.
Bonjour !! juste une question ! comment avez vous trouver I2=2.4/R??
merci
