Bonjour,

Comme cela,

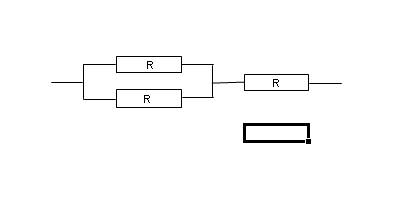

Voici quelques associations possibles (parmi plein d'autres)



Comment choisir ?

On pourrait penser que le montage 1 est avantageux puisqu'il ne nécessite que 3 résistances ...

Cependant ce montage est capable de dissiper moins de puissance.

La valeur de la résistance est un chose, mais la puissance que le montage est censé pouvoir dissiper en est une autre et donc l'énoncé n'est pas suffisant pour déterminer le bon choix.

super j'avais fait ça.
alors j'ai un autre exercice similaire je vous l'expose et vous donne ma réponse voir si j'ai bien compris :

Un resistance electronique de 3,0 kilo ohm est soudée sur un circuit imprimé.Cette valeur ne convient pas et doit etre abaissée à 1,2 kilo ohm
Pour cela on lui associe une resistance de valeur R.

1) Preciser comment associer les 2 resistances
2) Calculer R.

réponse :

1)en parallèle
2) R = 3 / 1,2 = 2,5 kilo ohm ????

merci monsieur le correcteur pour cette precision

mon exercice est juste ou pas ? merci de me corriger ou de m'orienter ....

Bonjour JP,

Je suis d'accord avec toi qu'il y a plein d'association possible mais à la fin ça fait toujours une resistance equivalente de R=450

La puissance dissipée sera donc dans tous les cas U²/R

Alors autant prendre le montage le plus simple qui n'utilise que 3 resistances?

Sauf erreur?

Problème 2:

1) en parallèle.

2) 1/R + 1/3 = 1/1,2
1/R = 1/1,2 - 1/3 = 0,5
R = 2 kOhms
----

comment tu passe de 0.5 a 2 kilo ohm ?

j'ai compris c'est bon !
