Bonjour,

[faq]image[/faq]

Skops

Heu c'est un peu compliqué de recopier ca nan??

Tu peux mettre scanner les circuits pour les insérer ici mais il faut recopier l'énoncé

Skops

Bonjour,

J'ai un ptit probleme avec un exercice traitant sur la dualité thevenin norton ...

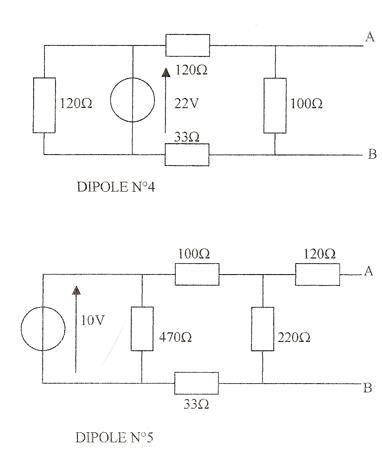

Voici l'énoncé :



Il ne faut pas prendre compte de la question au dessus, il faut juste utiliser la dualité pour avec un MEN final et un MET final.

Je dois faire les dipoles 4 et 5, mais je vois pas trop comment faire.
C'est possible de m'aider à démarrer ?
Merci d'avance

*** message déplacé ***

Edit Kaiser

*** message déplacé ***

[faq]multi[/faq]

Skops

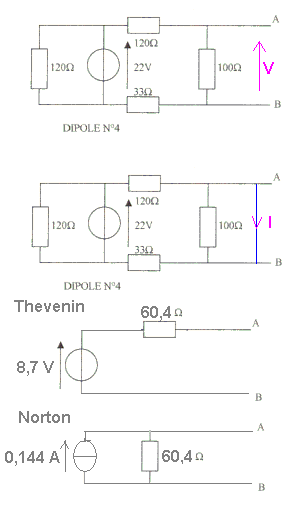

Dipole 4, la 120 Ohms à gauche du générateur est sans effet sur ce qui se passe entre A et B.

V = 22 * 100/(120+100+33) = 8,7 volts.

I dans le court-circuit entre A et B
I = 22 / (120+33) = 0,144 A

R = 8,7/0,144 = 60,4 Ohms.
-----
Sauf distraction.

Merci J-P, mais c'est pas vraiment ca que je recherche
Moi je dois obligatoirement utiliser la dualité
Pour le dipole 4, je sais pas comment comment faire à cause de la 120 ohm ( du haut ) et de la 33 ohm :s

Oui et alors, le but est bien fe trouver un équivalent Thévenin et un équivalent Norton entre les points A et  je suppose.

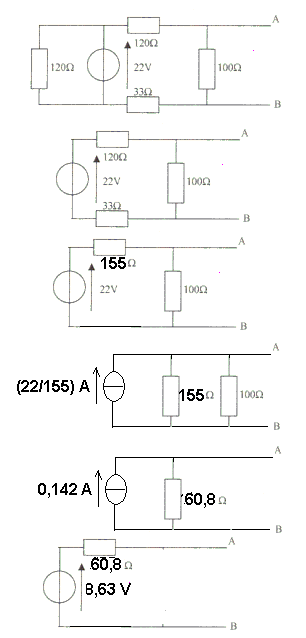

Voila une autre manière peut-etre plus procge de ce que tu fais d'habitude. Mais cela n'est pas sûr, tous les chemins mênent à Rome.



Les petites différences des résultats finaux sont dus aux arrondis de calculs.

Si ce n'est pas cela que tu cherches, tant pis, sois alors plus clair dans ta demande.

Oui c'est ça que je voulais, merci beaucoup

Juste une petite question, comment tu trouves 155 Ohm ? Ta juste fais 120 + 33, et t'as arrondi ? Si oué, c'etait ca mon probleme, je savais pas que 120 et 33 étaient en série.

Est ce que dans le dipole 4, la 120 ohm et la 33 ohm sont en série ?
merci

up up

up svp

J'ai voulu écrire 153 et pas 155, distraction.

Le courant qui traverse le 33 Ohms est le même que celui qui traverse la 120 Ohms, on peut donc effectivement considérer que ces 2 résistances sont en série.

bonjours a tous,

j' ai trouvé ce problème dans un concours de la fonction publique.
Mes cours d'électicité étant fort loin, pourriez m'expliquer comment résoudre ce problème.

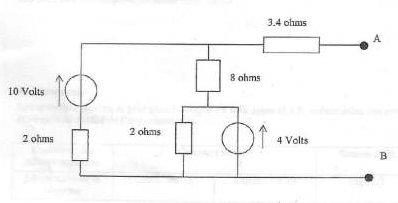

déterminer les éléments du modèle de thévenin équivalent du circuit suivant vu des points A et B

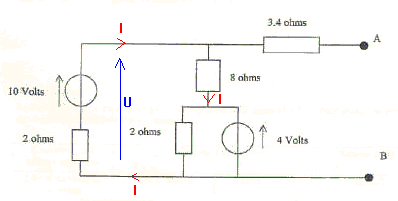

En laissant le circuit AB ouvert :



10 - 8I - 4 - 2I = 0
I = 0,6 A
U = 10 - 2*I
U = 10 - 2*0,6
U = 10 - 1,2
U = 8,8 volts.
Et V(AB) = 8,8 volts
-----

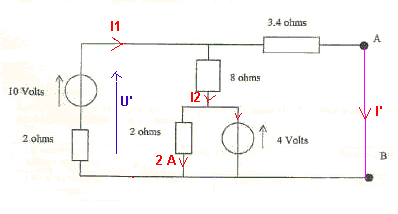

Avec un court-circuit entre les points A et B :



U' = 10 - 2.I1
U' = 4 + 8.I2
U' = 3,4.I'
I1 = I2 + I'

système qui résolu donne:
U' = 5,984 V
I1 = 2,008 A
I2 = 0,248 A
I' = 1,76 A

Seule la valeur de I' nous intéresse ici : I' = 1,76 A
-----
Zeq = 8,8/1,76 = 5 Ohms

L'équivalent Thévenin est donc :


-----
Calculs à vérifier.

merci pour ces explications claires et détaillées
