Bonjour, je demande une aide assez importante epour un exercice de physique qui m'est bien difficile à résoudre.. si vous pouvez m'aider svp, merci.

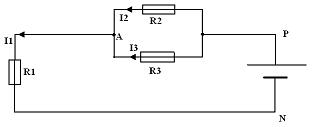

1) Représentez les tensions U(PN) et U-AN) sur le schéma.
2) Calculez, en précisant les loois utilisées :
a) I1
b) U(AP)
c) I2 et I3
d) R3
e) Req
Données : U(PN) = 6 V, U(AN) = 3,5 V, R1 = 10 ohm, et R2 = 20 ohm.
bonsoir Manon348,
1- U(PN) est une fleche montrant le plus haut potentiel donc montrant le point P
de meme U(AN) est dirigee vers A.
2-a) I1= U(AN)/R1 a.n: I1= 3,5/10 = 0,35A
b)U(AP)= U(PN)- U(AN) a.n: U(AP)= 2,5V
c)I2=U(AP)/R2 a.n: I2= 2,5/20=0,125A
d)R3= U(AP)/I3 = U(AP)/ (I1-I2) a.n: R3= 2,5 /(0,35-0,125)=1,11ohm
e) Req= R1 + R2.R3/(R2+R3) a.n: Req= 11,05 ohm
sauf erreur de calcul...
Merci beaucoup sarriette. Je vais essayer de comprendre malgré tout, c'est bien ici le but.
Merci encore
