Voilà j'ai un DM pendant les vacances, et un exercice porte sur l’électricité et j'aimerais votre aide .

Voici le sujet : ** lien vers l'énoncé effacé **

(j'espère que vous arriverez à bien y voir) .



1) (a et b)
Alors voilà, j'ai fait le montage suivant : la pile, suivi de la résistance variable et de la résistance RP puis de l'interrupteur et de l'ampèremètre . Tou ça en série avec un voltmètre aux bornes de la pile. J'ai mis l'intensité allant du - vers le + .

1) c)
La résistance de protection protège le circuit contre les sur-intensités.
P = rI² donc 2 = 12*I²
I = (2/12)
I 0.40 A donc 400mA

Donc si la résistance variable est égal à 0, l'intensité maximum dans le circuit est de 400mA

2) (là je ne suis pas du tout sur)

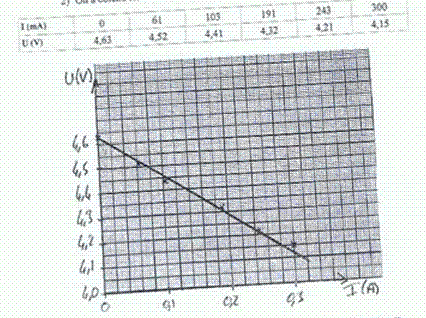

On a U = E - rI donc 4.15 = E - 0.3r ou alors 4.21 = E - 0.243r

Donc on résout le système suivant :
E = 4.15 + 0.3r
E = 4.21 + 0.243r

(Je vous épargne les calculs) et j'en arrive à E 1.452 et r -9 ( ce qui est impossible) .


Voilà je n'ai pas commencé la suite car j'attends votre aide !

Merci à ceux qui prendront le temps de m'aider .
