Bonjour,
On fait débiter une pile de 4,5V du commerce dans une résistance variable. On mesure la tension U aux bornes de la pile et l'intensité I dans le circuit. Les résultats sont consigné dans un tableau :
U(v) : 4.48 4.47 4.47 4.46 4.45 4.42 4.40 4.35 4.28
I(mA) :41.4 44.6 50.6 56.2 61.3 76.7 97.1 116 155
1-déterminer la FEM E de la pile et sa résistance r.
Exprimer alors U en fonction de I. représenter la pile par son schéma équivalent.
2- On suppose que la caractéristique intensité-tension de la pile reste identique lorsqu'on remplace la résistance variable par une ampoule. L'amperemetre est retiré du circuit. Le voltmetre indique une tension de 4.24V
a- calculer I du courant ds le circuit et la puissance éléc dispo aux bornes de la pile
b-calculer Weg transféré par la pile à lampoule durant 30sec
c- calculer lénergie dissipée par leffet joule dans la pile pendant cette durée
d- Quelle est la diminution de lénergie chimique de la pile ? ?
Svp pouvez vous m'aider puisq'on a cela a faire et on a peine vu le cours alors la je nage ! !
SVP
svp aidez moi
SVP aidez moi ce serai sympas parce que la je ne voie pas du tt. MERCI
Bonsoir,
1) U=E-RI
d'ou le système
4.48=E-R*0.0414
4.35=E-R*0.116
tu peux prendre des autres valeurs
Voilà un début
merci c deja ca
1)

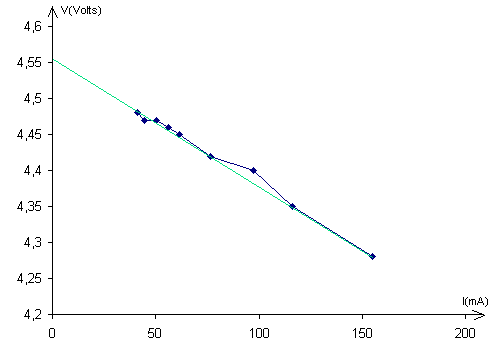

On fait un graphe (V ; I) avec les mesures.
On trace une droite (voir dessin) au mieux passant le plus près possible des points.
Cette droite coupe l'axe des ordonnées (donc pour I = 0) à une tension de 4,56 volts
E = 4,56 volts (environ)
La pente de cette droite est (4,56-4,28)/0,155 = 1,8
r = 1,8 Ohm
U = E - rI
U = 4,56 - 1,8.I (Avec I en ampères)
-----
2)
a)
U = 4,56 - 1,8.I
4,24 = 4,56 - 1,8.I
1,8.I = 0,32
I = 0,32/1,8 = 0,178 A
I = 178 mA
---
b)
W = U.I.t
W = 4,24*0,178*30 = 22,6 Joules
---
c)
W(J) = rI²t = 1,8*0,178²*30 = 1,7 Joule
---
d)
Delta En chim = 22,6 + 1,7 = 24,3 Joules
-----
Sauf distraction.
