Bonjour,
Tu dois obtenir une droite d'équation U=E-rI
Tu trouveras U=E pour I=0. Et -r, c'est la pente de la droite...

Bonsoir, désolé de vous répondre en retard, mais c'est la question b), que je n'ai pas compris et donc je ne sais pas quoi faire de votre réponse, pourriez-vous m'expliquer la question b, merci beaucoup

Relis bien ce que je t'ai écrit. C'est la manière de répondre à la question b.

Bonsoir,

j'ai mon cours sous mes yeux, mais je n'arrive pas à mettre en application ce que vous me dites

C'est des maths. La pente d'une droite: y/x.
Quand I=0, c'est l'intersection avec l'axe des U. Tu y lis E. (Programme de maths de 3° sauf erreur )

Bonsoir,

J'ai trouvé -r, en faisant le calcul de l'équation de la droite ,


R=Ub-Ua  =      19-17 -0.0049
     Ib-Ia         105-515


Mais là, je ne sais plus quoi faire

Bonjour,

r est la pente avec un signe toujour positif r=delta U/delta i.
E=f(0).

geegee, quand l'équation est U=E-rI, lapente est négative.
-r-0.0049
r5m

Bonjour,

Sanantanio312, j'ai trouvé la valeur de la résistance interne qui est 5m, donc mon résultat correspond au votre.

Maintenant pour la force électromotrice, j'utilise la formule U = E - R x I et donc la formule serai

E = U + R x I

Est-ce que c'est ça et suis-je sur le bon chemin ?

Non.
Pour trouver E, il suffit de dire que c'est la valeur de U pour I=0.
On lit donc graphiquement cette valeur au point d'intersection de la droite (U=E-rI) avec l'axe de I (horizontal).

J'ai trouvé le calcul

E = U +(R x I)
E = 19 +(0.005 x 0.105)
E 19 J

Est-ce juste

Non. C'est forcément plus de 19. Et ce sont des volts (V) pas des joules (J).
Personnellement, je trouve environ 20V.
Par ailleurs, en vérifiant les calculs, j'ai constaté qu'on avait calculé r avec i en mA.
Le résultat est donc en k.
r vaut donc plutôt 5 que 5 m.
Enfin, j'ai tracé une droite qui passe au plus près possible de tous les points. Je trouve alors une valeur de r plus proche de 6,5.

Moi pour le graphique je trouve autre chose, je l'ai tracé avec open office, et non avec geogebra

et j'ai une courbe décroissante , et j'ai tracé la courbe avec les données du tableau(a voir tout en haut),

merci pour votre réponse

Ma droite na passe pas par tous les points.
En passant par ces points, ça ne serait plus une droite.
Pour quelle valeur de U ta courbe coupe-t-elle l'axe vertical?

elle coupe l'axe verticale en 19

c'est pour ça que je ne comprends très bien votre graphique à vous

C'est bizarre, en U=19, I=0.105 et pas 0.

Oui je trouve aussi, c'est pour ça, j'ai refais le graphique, avec open office, mais j'arrive pas à comprendre votre graphique à vous

Fais le à la main sur une feuille de papier.
1cm pour 100mA horizontalement
1cm pour 1 V verticalement

j'ai tracé le graphique à la main comme vous l'avez dit, mais pour l'axe des volts, 1cm pour 1V c'est un peu petit non , mais vous, vous l'avez fait sur geogebra non

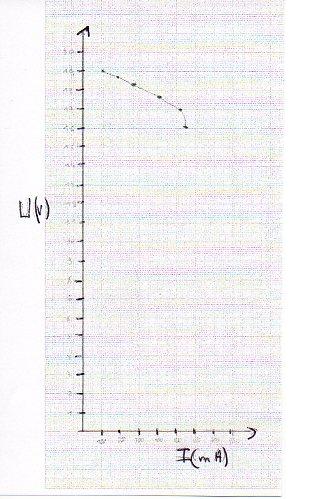

Voici le graphique que j'ai fait à la main, et il ne ressemble en rien au vôtre et pour honnête, la je ne comprends plus rien

HELP

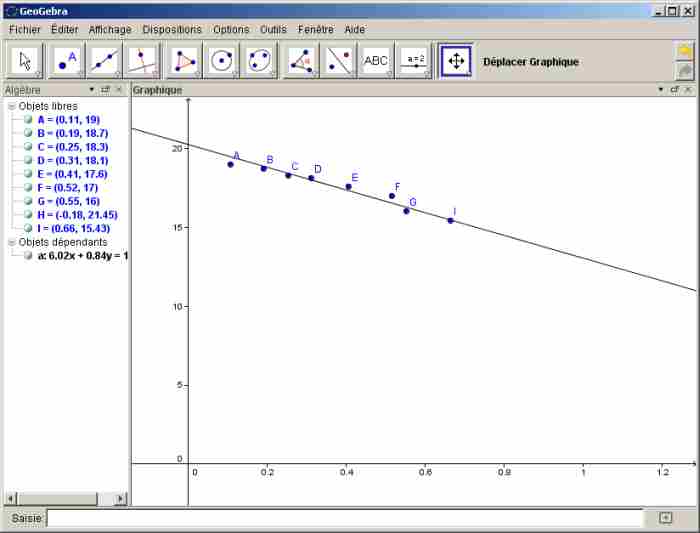

C'est parque le mien, sur Géogébra, horizontalement, n'avait pas la même échelle.
En changeant d'échelle, ça y ressemble:

J'ai une question, je suis entrain de refaire le graphique sur geogebra et je ne comprends pas le votre, d'où viennent les points H et I

H et I me permettent juste de tracer une droite que je fais bouger pour qu'elle soit le plus "au milieu possible" des points A à G.

Bonsoir,

J'ai refais le graph sur geogebra et c'est bon

Je crois avoir le bon calcul pour la question 2

P = R x I²

I = (P/R)
I = (7.8/5)
I 1.25 A

U = E - (R x I)
U = 19 - (5 x 1.25)
U= 12.75 V

Tu restes avec E=19?
Ensuite, les 7,8W ne sont pas utilisés dans la résistance interne r, mais dans la charge. C'est donc P=UI qu'il faut utiliser. Les 1,25A que tu trouves sont énormes...

Tu as U=P/I=E-rI
Donc P/I=E-rI
P=EI-rI²
rI²-EI+P=0
Quze tu dois résoudre.
En principe, une seule valeur de I sera "raisonnable".
Tu pourras en déduire U.

Je vais revérifier tout ça et je vous réponds demain car je dois partir,

bonne soirée à vous

Je ne comprends pas trop votre raisonnement, je suis un peu perdu

Quand tu écris P = R x I² avec R=résistance interne de l'alimentation, tu considère que la puissance de 7,8W est consommée par cette résistance.
Or, c'est la charge qui consomme. Charge constituée d'une batterie d'accumulateur.
Cette charge est au potentiel U (=E-rI) et est traversée par le courant I.
C'est donc elle qui consomme les 7,8W. Or, P=UI .... Ca va mieux?

Bonjour, oui c'est bon, j'ai compris, merci beaucoup pour votre aide

Je vous souhaite une bonne et heureuse année 2012

Merci. A toi aussi.
