Bonjour,

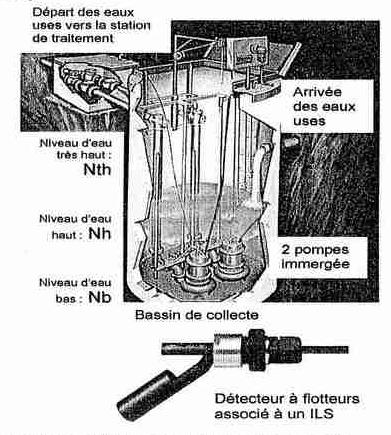

Avec un tableau de karnaugh, tu devrais trouver Nh./Nb + Nth./Nh

Merci pour avoir répondu si vite.
Est ce que mon tableau de vérité est juste ?
Ensuite, pourrais tu détailler un peu plus pour karnaugh.

Merci

Oui, ton tableau est juste.
Pour Karnaugh, j'ai regroupé:
Nth./Nh./Nb avec Nth./Nh.Nb qui donne Nth./Nh
et
/Nth.Nh./Nb avec /Nth.Nh./Nb qui donne Nh./Nb

Ha ok, c'est bon j'ai compris merci beaucoup.

Par contre pour la question 3), om me demande de faire le schéma électrique, pourrais tu m'aider ?
Le prof nous a donné ce dm a faire pour introduire le cours et je suis un peu perdu

Merci d'avance

Un schéma avec quoi. Des Nand, des Nor, ce qu'on veut?

Oui, c'est ca, avec des Nand des Nor

Merci

Des Nand ET des Nor? Ou bien un schéma avec des Nand et un autre avec des Nor?

Des Nand ou des Nord

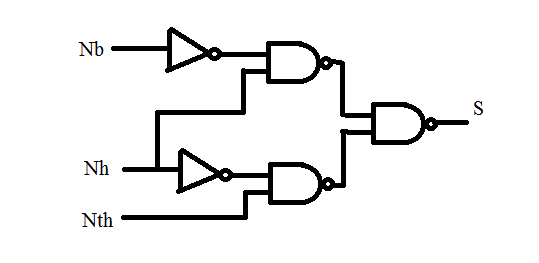

Nh./Nb + Nth./Nh est la sortie d'une Nand à deux entrées dont les entrées sont:
/(Nh./Nb)=/Nh.Nb
et
/(Nth./Nh)=/Nth.Nh

/Nh.Nb est la sortie d'une Nand à deux entrées dont les entrées sont Nh et /Nb
/Nth.Nh est la sortie d'une Nand à deux entrées dont les entrées sont Nth et /Nh

Oups, fautes de frappe:
Nh./Nb + Nth./Nh est la sortie d'une Nand à deux entrées dont les entrées sont:
/(Nh./Nb)=/Nh+Nb
et
/(Nth./Nh)=/Nth+Nh

/Nh+Nb est la sortie d'une Nand à deux entrées dont les entrées sont Nh et /Nb
/Nth+Nh est la sortie d'une Nand à deux entrées dont les entrées sont Nth et /Nh

Merci beaucoup, mais ce que je n'arrive pas a faire c'est le schema en lui même.
Comment le faire ?

Merci beaucoup

Avec ce que je t'ai écrit à 16h32, je ne vois pas ce qui manque.

Sauf distraction

Merci beaucoup !!!

A noter: Les deux inverseurs peuvent être réalisés par des nand dont les entrées sont court-circuitées.
