Re bonsoir,
j'enchaine donc par ce fabuleux exercice, je sais pas si ca gene les moderateurs si on le fassent en ligne avec l'aide des volontaire qui se raliront a ma cause Mdr
Un generateur de f.é.m E est branché aux bornes d'un moteur.Une DEL et sa resistance de protection (R=1k) sont placé en parallele avec le moteur.Un courant electrique traverse la DEL et la tension a ses bornes vaut 0.5V.La tension aux bornes du moteur est alors de 10.6V
1) faire le schema
2) Clculer l'intensité du courant qu traverse la DEL.
3) la puissance fournie par le moteur est 1.5W; son rendement est de 80%
Determine rla valeur de l'intensité du courant electrique debitée par le generateur.
4) Calculer alors la fém du generateur, sachant que sa resistance interne est 6.5.
Donc la 1) aucun probleme, pour la 2) je sais pas vraiement quelle formule utilisé étant donnée que c'est une DEL, je considere ceci comme une resistance ou j'ai tout faux ?!
Comme tout le temps depuis 2jours merci a ceux qui lirons etqui me repondrons !
A+
LePLusCool
Bonjour Lepluscool,
D'après ton énoncé j'ai essayé de faire le schema. Mais il y a un petit soucis. Puisque la DEL et le moteur sont en parallel pourquoi la tension de la DEL et celle du moteur sont différentes?

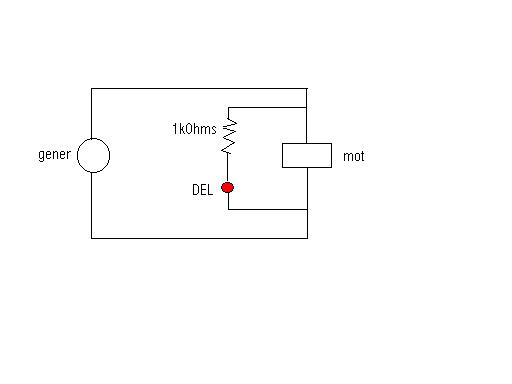

1)Voir la figure attachée.
2)V=IR ==> I=V/R = 0.5V/1K =0.5mA
3)P=IV=I2R=V2/R
4)E=IR=I*6.5
Bah moi je l'ai fait d'une autre maniere:
2) On sait que Ugen=Umoteur=Uresi+UDEL
Donc 10.6=Uresist+0.5
Uresi=10.1
Apres je fait U=ri
et je trouve I=10.1*10^-3
3)Putil/Ptotal=rendement donc
1.5/Ptotal=0.8 soit Ptotal=1.875
Si P=UI alors I=0.18A
4)U=E+RI
106=E+6.5*0.18
Donc E=9.43V
Voila ce que j'ai fait un commentaire ?
A+
LePlusCool
