Devoir de SCIENCE INGÉNIEUR 2

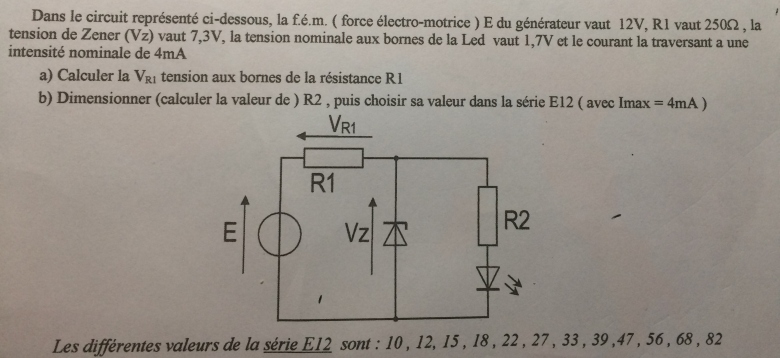

Dans le circuit représentant ci dessous la f.é.m (force élcetro-motrice) E du générateur vaut 12V, R1 vaut 250 ohm, la tension de Zener Vz vaut 7.3V, la tension nominal aux bornes de la Led vaut 1.7V et le courant la traversant a une intensité nominal de 4mA
A)calculez la Vr1 tension aux bornes de la résistance R1
Vled=la tension nominal aux bornes de la Led = 1.7V
E=VZ+Vled+Vr1
12=7.3+1.7+Vr1
Vr1=12-(7.3+1.7)
Vr1=3V
B)Dimensionner (calculer la valeur de) R2 puis choisir sa valeur dans la serie E12 (avec Imax = 4mA)
les différents valeurs de la series E12 sont 10 12 15 18 22 17 33 39 47 56 68 82
Vled=R2*I
1.7=R2*0.004
R2=
Dans la serie E12 = 470 ohm
est ce que j'ai bon?
Non. Tu parles de R2 comme si c'était la LED.
Tu connais VZ et Vled.
Tu peux en déduire VR2.
Puis R2 pour que le courant qui la traverse soit le plus proche possible du courant nominal de la LED.
si je comprend bien:
VR2=VZ-VLed
VR2=7.3-1.7
VR2=5.6
R2=VR2/I
R2=5.6/0.004
R2=1400 ohm
Mais pour la serie E12 je vois pas comme faire (mais je crois que c'est 15)
1500
= 6WNe t'inquiète pas. J'ai un peu déliré
Les résistances sont en général de 1/4 ou 1/2 W.
Avec une consommation de R2 de 0,0224 W, tu es tranquille.
