Deux mobiles autoporteurs liés par un élastique
Bonjour tout le monde, voila le dernier exercice que mon professeur nous a donné pour les vacances.
---
Exercice :
Deux palets autoporteurs (1) et (2) sont reliés par un fil élastique. Les palets, écartés l'un de l'autre avec l'élastique tendu, sont lancés sur une table hozieontale.
Les positions des centres A et B des semelles des mobiles sont enregistrées à intervalles de temps consécutifs égaux.
1. L'enregistrement comporte cinq phases.
Caractériser chacune d'elles.
2. La phase 3 correspond au choc élastique des deux mobiles qui se heurtent et se repoussent.
a. Représenter pour les positions de la phase 3, les variations deltaVecteurG1 et deltaVecteurG2 des vecteurs vitesse des centres d'inertie G1 et G2 des mobiles(1) et (2).
b. Quelles sont les forces appliquées à chacun des mobiles?
c. Déterminer la direction et le sens de la force vecteur F1/2 exercée par le mobile (1) sur le mobile (2) et la direction et le sens de la force vecteur F2/1 exercée par le mobile (2) sur le mobile (1).
d. Quelle relation lie ces deux forces? Quelle relation lie les valeurs de ces deux forces?
e. Comparer les valeurs des vecteur représentant delta vecteur G1 et delta vecteur G2. L'un des mobiles a une masse supérieure à celle de l'autre. Lequel?
3.a. Représenter en A8 et B8, les variation delta vecteur G1 et delta vecteur G2 des vecteur vitesse des centres d'inertie G1 et G2 des mobiles (1) et (2).
b. Comparer les valeurs de ces variations de vecteurs vitesse.
c. Quelles sont , en ces positions, les forces appliquées à chacun des mobiles? Quelles sont les directions et le sens des résultantes des forces appliquées à chacun d'eux? Ces résultantes on-elles des valeurs égales?
d. Cette étude confirme-t-elle que la masse d'un des deux mobile est supérieure à celle de l'autre?

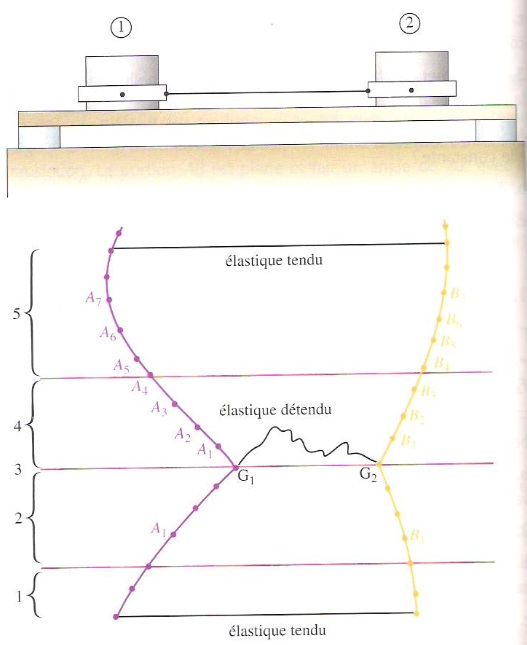

Je met l'image du schéma donné par le livre juste là : http://hpics.li/4b48561
L'image faisait plus de 80ko je ne pouvais donc pas la mettre directement ici, j'ai respecté les règles, il n'y a donc pas de texte sur l'image.
---
Je ne pourrai mettre mes réponses que demain.
Merci D'Avance.
Au Revoir.
Bonjour, alors voila mes réponses :
---
Réponses :
1. On caractérise les cinq phases :
1: Les deux mobiles sont au repos, éloignés de façon à ce que l'élastique soit tendu. On pousse les deux mobiles, ils se rapprochent.
2: Les deux mobiles continue de se rapprocher.
3: Les deux mobiles se heurtent. L'élastique est détendu.
4: Suite au choc, les deux mobiles s'éloignent l'un de l'autre.
5: Suite à leur éloignement, l'élastique est de nouveau tendu et pousse les mobiles à se rapprocher de nouveau.
2.a. Je n'ai pas compris pour la variation du vecteur vitesse, pourriez-vous m'expliquer s'il vous plaît?
b. Les forces appliquées à chacun des mobiles sont :
- Le poids.
- La force F1/2 sur le mobile 2 et la force F2/1 sur le mobile 1 qui va pousser les mobiles à s'éloigner lorsqu'ils se heurteront.
c. On étudie vectF1/2 :
Direction : Support de la droite (G1G2)
Sens : Vers la droite(vers G2)
On étudie vecF2/1 :
Direction : Support de la droite (G1G2)
Sens : Vers la gauche(vers G1)
d. On a vectF1/2 = - F2/1 et F1/2 = F2/1 d'après la troisième loi de Newton.
e. A partir de là je ne peut pas répondre car je n'ai pas compris pour les variation du vecteur vitesse, ni pour la résultante des forces...
Je répond comme ça : Le mobile 2 est plus lourd que le mobile 1 car le mobile 2 est moins dévié suite au choc, contrairement au mobile 1.
Je n'ai pas pu répondre aux questions suivantes.
---
Merci D'Avance.
, surtout pour le vecteur variation et résultante Bonjour et bonne année !!
Tu sais que tu peux insérer une image avec ton énoncé ! Pour cela utilises l'icone "Img" situé en bas d ela fenetre de message !!
1) Il faut que tu décrives les différents mouvement : accéléré? ralenti? uniforme? et rectiligne? circulaire?...
Phase 1 : Phase accélération (car les mobiles sont poussés)
Phase 2 : ?
Phase 3 : ?
Phase 4 : ?
Phase 5
2a) Je pense qu'on veut te faire dessiner ici pour chaque mobile :
- Le vecteur vitesse issu de la trajectoire de la phase 2 (avant le choc)
- Le vecteur vitesse issu de la trajectoire de la phase 4 (après le choc)
- Le vecteur variation de vitesse que l'on représente en additionnant les 2 vecteurs vitesses.
OK?
Re bonjour, désolé de cette réponse tardive... bonne année à toi aussi, en retard
J'ai essayé d'insérer une image avec mon énoncé sur île Maths, un modérateur l'a retiré et on m'a dit de recopier mon énoncé...
Bon, revenons à l'exercice :
---
1) On caractérise les phases :
1. Curviligne uniforme(on a l'impression que c'est accéléré mais bon...)
2. Curviligne ralenti
3. Rectiligne uniforme? Je ne sais pas dans ce cas là...
4. Curviligne accéléré
5. Curviligne uniforme
2) Pour le vecteur vitesse, la position des mobiles JUSTE AVANT et JUSTE APRES le choc, d'accord je vais faire ça.
Mes autres réponses sont correctes?
Merci D'Avance.
Au Revoir.
1) Phase 1 : le mouvement est accéléré normalement ! Puique l'élastique tire les 2 mobiles !
Phase 2 : ralentie ???? pourquoi ????
Phase 3 : c'est le phase de choc !
Phase 4 : accéléré ?
Phase 5 : uniforme ?
Je pense mais bon je vais recopier, comme c'est pour demain, sur classeur, pas à rendre donc ce n'est pas bien grave...
Merci pour ton aide lulu3324
