Bonjour,
Je suis vraiment découragé car je suis face à un exercice où je n'y comprends pas grand chose. Dans ma correction , ils trouvent graphiquement que la somme vectorielle est 4,4mT mais pour moi la somme vectorielle est de 7mT. Voici l'énoncé de mon exercice:

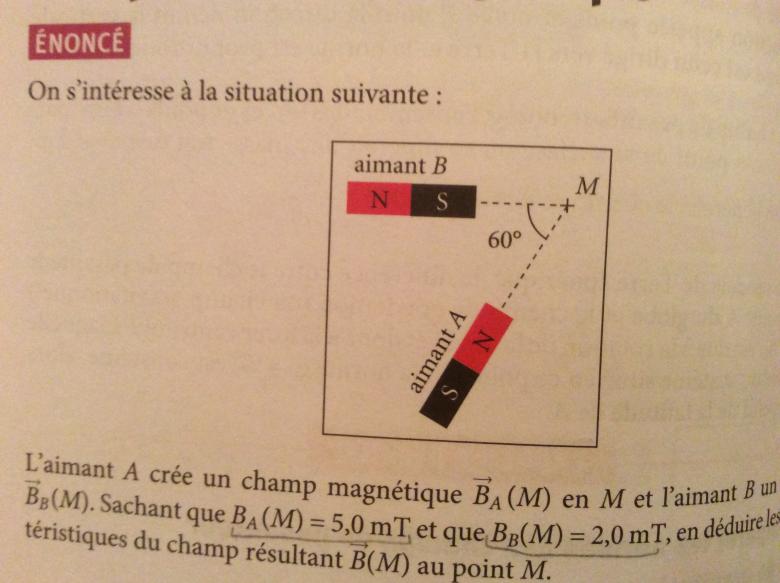

"L'aimant A crée un champ magnétique vecteurB A(M)en M et l'aimant B un champ vecteurB B(M). Sachant que B A(M)=5,0mT et que B B(M)=2,0mT en déduire les caractéristiques du champ résultant B(M) au point M
Point méthode :Graphiquement le vecteur champ magnétique total est le vecteur résultant de la somme vectorielle de tous les champs agissant en M. L'échelle imposée permet alors de mesurer l'intensité du champ total "
Bonjour,

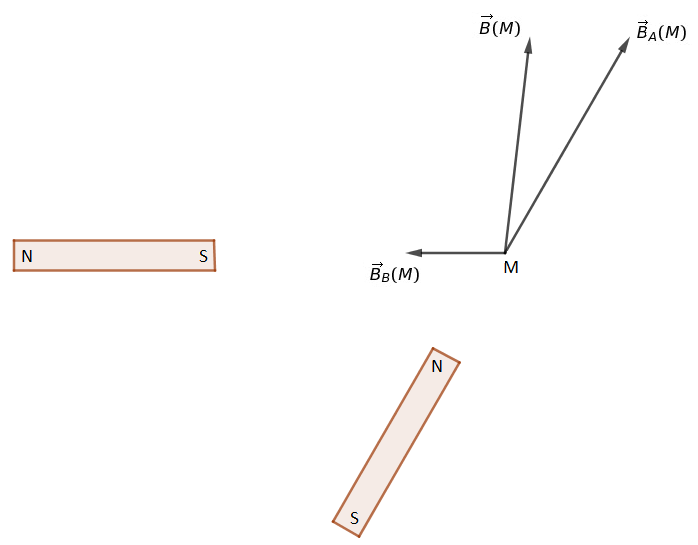

Je trouve, moi aussi, que le champ magnétique résultant au point M a une valeur de 4,4mT
As tu pris en compte le fait que les deux aimants ne présentent pas le même pôle vers le point M.
L'aimant A présente son pôle Nord vers M, tandis que l'aimant B présente son pôle Sud
Propose une solution détaillée et on te la corrigera .... si nécessaire.
Bonjour ,
Merci pour votre réponse!

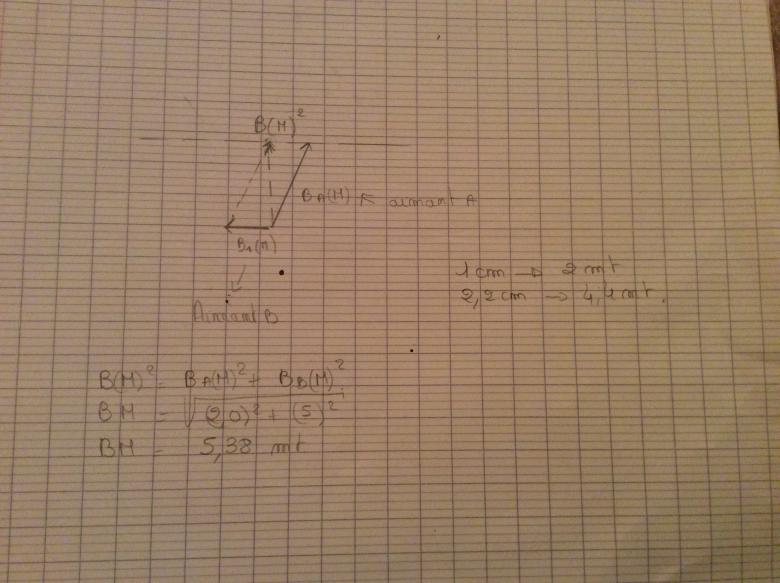

Graphiquement en prenant pour échelle 1cm=2mt je trouve à peu près le même réultat
mais je ne trouve pas du tout 4.4mT par le calcul. En utilisant le théorème de Pythagore je trouve :
B(M)²=B B(M)²+B A(M)²
B(M)=V(B B(M)²+B A(M)² )
B(M) = V(2²+5²)
B(M)=5,38mT
Bonjour,
Alors, par projection suivant les axe on a :
sur M( x) on a : B x(M)=B B(M)+coté adjacent = -2+5*cos(60°) =0.5mT
sur M( y) on a B y (M) = B B(M)+ coté opposé=5*sin(60°)=4,330mT
A partir de là , je calcule B(M)= V( Bx(M)²+B y(M)²)=V( 0.5²+4,330²)=4,36
Je ne retrouve pas 4,4mT
Merci de vouloir bien m'éclaircir !
