Bsr a tous

Un tableau accroché a un mur repose en C contre un mur vertical.la suspension est telle que la direction du fil AG passe par le centre de gravité G du tableau et que la distance AG est égale a la distance CG.Determiner la tension,c'est a dire la force exercé par le fil en G,et la force avec laquelle le tableau appuie sur le mur.

Données:poids du tableau:30N,a=30dégré

Aidez moi svp je comprend pas du tout

*** message déplacé ***

Salut

Le multi-post n'est pas toléré sur ce forum : (Lien cassé)

Commence par faire un schéma de la situation, et fais un bilan des forces. Tu peux les faire figurer sur le schéma bien sûr (poids, tension du fil, force au point C)

Re,

Merci de répondre sur ce topic là : determiner la force exercé par un fil

*** message déplacé ***

Excusez moi pour le multipost c'est a cause de ma connexion

j'ai fais le schéma mais j'arrive pas a posté

Sous le cadre de texte tu as un carré "Img". Il faut que tu cliques là-dessus
Ensuite tu lis puis tu cliques sur "Parcourir', tu sélectionnes l'image et tu l'attaches.

ok attend quelques instant stp

Pas de problème

On me dit format incorrect

C'est un fichier .quoi ?
Sur Paint par exemple tu peux facilement enregistrer sous un autre format

La c'est par téléphone

Tu peux exceptionnellement le charger via un hébergeur d'image et je mettrai alors ton schéma sur le site qu'on puisse bosser

cmen faire

ceci par exemple :

Je n'y arrive toujour pas

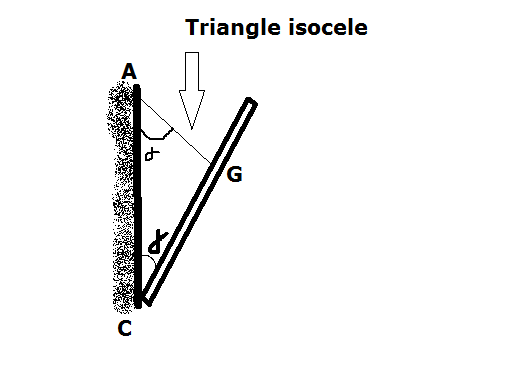

Après une brève recherche voilà la bête :



Au travail.
Alors dis-moi précisément comment tu as représenté les forces

Si le tableau ne fait que "reposer" contre le mur en C, alors il y a un soucis.

Cela conduit à un coefficient de frottement mur-tableau de ...

Evidemment, comme on peut répondre aux questions sans calculer le coefficient de frottement (même si sa valeur saute au yeux sans devoir vraiment calculer) ... si on n'a pas les bons réflexes, on ne s'en aperçoit pas et on donne les réponses attendues ... même si elles sont physiquement impossibles.

Donc, soit je me suis trompé (ce qui est possible), soit il faudra mettre un clou dans le mur en C pour soutenir le tableau... qui ne "reposera" plus alors simplement contre le mur.

Je laisse poursuivre l'aide amorcée par shadowmiko.

Poids p par le centre d'inertie G,la tension du fil

Oui et on devrait compter la force qui s'exerce au point C mais comme l'a fait remarqué J-P, elle est ici problématique.
Tu as représenté ces forces ? Tu peux m'en donner les caractéristiques ?

Quel genre de caractéristiques

Point d'application, direction du vecteur, sens et expression de la force (ici tu dois faire un peu de trigonométrie, d'où l'intérêt de représenter tout ça sur un dessin)

Poids point d'application centre d'inertie G,direction vertical,sens du bas vers le haut

Du bas vers le haut pour le poids ? C'est plutôt l'inverse...
Et son expression ?

Pour la tension du fil ?

Tension du fil point d'attache

Ce qui veut dire ?

Point d'application ?
Direction ?
Sens ?
Expression ?

Je t'ai aussi demandé l'expression du poids

L"expression du poids c'est p vecteur

points d'attache du fil direction oblique sens di points d'attache vers le mur

Non mais son expression ! Tu as P = m.g normalement mais ici tu as un angle à prendre en compte !

Comment devrons ton faire maintenant

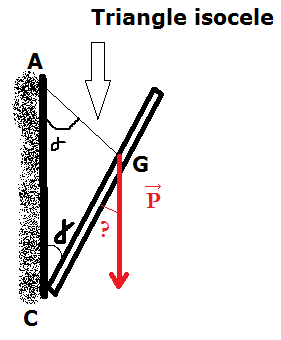

Voilà le poids tel que tu dois le représenter. Je te laisse deviner la valeur "?". Pour le calcul je te suggère de prendre GC comme hypoténuse. Le reste c'est de la trigonométrie de base.
Même chose pour la tension du fil.

Comme cela semble bien au point mort ... par abandon de camara96, je poursuis pour ne pas laisser le topic non achevé.

Cela se résoud en 1 ligne ... si on réfléchit un quart de seconde pour débuter.

Partie réflexion :

P (poids) et T (tension dans le fil) ont leurs lignes de force concourantes en G.
Comme la cadre est immobile, c'est que la somme des moments des forces sur le cadre autour du point G est nul ... et donc la réaction du mur sur le cadre en C DOIT avoir sa ligne de force dans la direction CG.

On peut donc tracer un triangle en mettant bout à bout les 3 vecteurs forces (P, T et le réaction du mur sur le cadre en C)
Le tracé du triangle est possible puisqu'on connait un coté (P) et 2 de ses angles (donc le 3 eme aussi)
-----
Partie calcul :

La loi des sinus dans le triangle dessiné donne immédiatement : P/sin(180°-30°-30°) = T/sin(30°) et on connait P = 30 N, donc ... c'est fini, on peut calculer T directement.
-----
La remarque faite dans mon message initial est évidemment encore valable.

Sauf distraction.
