Cuve à électrolyse
Posté par athrun
Bonsoir c'est encore moi :/
Voilà j'ai mieux réussi cet exercice que l'autre mais je ne suis pas persuadé de mes résultats...
Enoncé :
Citation :
A l'aide d'un montage potentiométrique, on trace la caractéristique U = f(I) d'une cuve à électrolyse contenant une solution de soude. U désigne la tension aux bornes de la cuve à électrolyse et I l'intensité du courant qui la traverse.
Les mesures suivantes ont été obtenues :
1. Tracer la courbe représentant l'évolution de U en fonction de I.
2.a. Montrer que l'équation de cette courbe s'écrit sous la forme : U = E +rI.
b. Déterminer les valeurs de E et r et indiquer ce qu'elles représentent.
3.a. Quelle est la puissance dissipée par l'effet Joule lorsque l'intensité du courant qui traverse l'électrolyseur est égale à 75mA?
b. En déduire, dans ces conditions, la puissance électrique fournie à la cuve et la puissance chimique stockée dans la cuve.
4. Il y a électrolyse lorsque des échanges d'électrons ont lieu avec les espèces chimiques de la solution au niveau des électrodes.
a. Quelle grandeur électrique mesurée permet d'attester qu'une électrolyse a lieu ?
b. Dans le cas étudié précédemment, peut-on réaliser l'éclectrolyse si on utilise comme une générateur une pile de 1,5V ?
A l'aide d'un montage potentiométrique, on trace la caractéristique U = f(I) d'une cuve à électrolyse contenant une solution de soude. U désigne la tension aux bornes de la cuve à électrolyse et I l'intensité du courant qui la traverse.
Les mesures suivantes ont été obtenues :
| U(V) | 1,8 | 2,0 | 2,6 | 3,2 |
| I(mA) | 7 | 20 | 60 | 100 |
1. Tracer la courbe représentant l'évolution de U en fonction de I.
2.a. Montrer que l'équation de cette courbe s'écrit sous la forme : U = E +rI.
b. Déterminer les valeurs de E et r et indiquer ce qu'elles représentent.
3.a. Quelle est la puissance dissipée par l'effet Joule lorsque l'intensité du courant qui traverse l'électrolyseur est égale à 75mA?
b. En déduire, dans ces conditions, la puissance électrique fournie à la cuve et la puissance chimique stockée dans la cuve.
4. Il y a électrolyse lorsque des échanges d'électrons ont lieu avec les espèces chimiques de la solution au niveau des électrodes.
a. Quelle grandeur électrique mesurée permet d'attester qu'une électrolyse a lieu ?
b. Dans le cas étudié précédemment, peut-on réaliser l'éclectrolyse si on utilise comme une générateur une pile de 1,5V ?
Mes réponses :

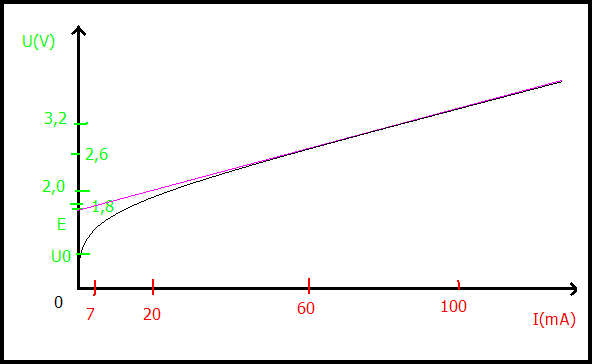

1.
2.a. D'après la loi de fonctionnement d'un récepteur, la droite d'équation U = f(I) a pour équation U = E + rI. Or, la cuve à électrolyse est un récepteur donc sa tension a une équation de cette forme.
b. E est la force électromotrice, r la résistance interne.
r, coefficient directeur de la droite,
3.a. Puissance Joule,
b. Puissance électrique fournie,
4.a.Je pense que c'est la tension seuil ?
b. euh ... je peux pas calculer la tension
