Condensateur Plan
Voici, le dernier exercice de mon DM ^^
Une charge électrique de valeur q= -5,5.10-8 C est placée au centre de l'espace entre les armatures d'un condensateur plan. Il règne dans cet espace un champ électrostatique de norme E= 1,1.103 N/C
1) Faire un schéma et représenter les lignes de champ en les orientant
2) Représenter le vecteur champ électrostatique au centre du condensateur, à l'échelle 2,0.10² N/C <=> 1 cm
3) Calculer la force subie par la charge et la représenter à l'échelle 1.105 N <=> 1cm
1) Le problème est que je ne sais pas comment schématiser ce condensateur plan. Cependant je sais que les lignes de champs sont orientés de l'armature + à l'armature -
2) Comment tracer ce vecteur champ électrostatique ? Doit-on utiliser la norme E ?
3) F = E * |q| = 1,1.103 * 5,5.10-8 = 6,05.10-5
Comment représenter ce vecteur force dans le schéma ?
Merci d'avance
Bonjour,
On ne te demande pas de schématiser le condensateur plan (d'ailleurs tu n'as pas la distance entre ses armatures).
On te demande de schématiser les lignes de champ.
je sais que les lignes de champs sont orientés de l'armature + à l'armature -
Alors tu sais tout ce qu'il faut savoir...
2) Il faut représenter un vecteur.
Tu connais sa direction
Tu connais son sens
On te donne sa norme ainsi que l'échelle à respecter.
3) Il faut représenter un autre vecteur
Tu connais sa direction
Tu connais son sens
Tu sais calculer sa norme (n'oublie pas l'unité ! ) et on te donne une autre échelle à respecter pour la grandeur force.

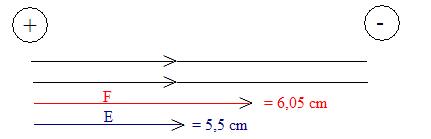

Oui pour des lignes de champ.
Oui pour le vecteur et sa représentation à l'échelle.
Mais, non pour le vecteur force
La charge est négative q = - 5,5.10-8 C
Quel est donc le sens de cette force par rapport au sens du champ ?
D'accord pour la valeur de la force et sa représentation à l'échelle à la condition que l'échelle soit de 1 cm pour 1.10-5 N (ce qui est fort probable) plutôt que pour 1.105 N comme tu l'as copié dans ton message.
Donc le sens de la force est le sens inverse par rapport au sens du champ électrostatique.
Par rapport à l'échelle, j'ai mal recopié l'énoncé ^^
